Chord Electronics Quartet – referenční digitální upscaler

Quartet představuje dosud nejpokročilejší digitální upscaler společnosti Chord Electronics. Jeho úkolem není pouze zvýšit vzorkovací frekvenci, ale především co nejpřesněji rekonstruovat časový průběh hudebního signálu. Výsledkem má být přirozenější podání nástrojů, přesnější prostor, lepší čitelnost detailů a věrnější zachování dynamiky nahrávky.

Srdcem přístroje je zcela nový filtr Blackbird WTA – Watts Transient Aligned, který využívá čtyři miliony filtračních tapů. Ve srovnání s předchozími generacemi WTA nabízí desetinásobně vyšší přesnost časového zpracování tranzientů.

Pět FPGA procesorů

Výpočty zajišťuje pět FPGA čipů Xilinx s celkem přibližně 3 700 DSP jádry a více než dvěma miliony řádků proprietárního kódu. Quartet tak disponuje přibližně pětinásobným výpočetním výkonem oproti referenčnímu převodníku Chord DAVE.

Veškerá filtrace probíhá přímo na hardwarové úrovni. Quartet nepoužívá běžnou softwarovou FFT konvoluci, která převádí zvuková data do frekvenční oblasti a zpět. Tím se omezuje vznik dalších časových nepřesností a zachovává se integrita původního signálu.

Upscaling také pro analogové zdroje

Quartet je prvním upscalerem Chord Electronics vybaveným proprietárním Pulse Array ADC převodníkem. Analogový signál přivedený prostřednictvím RCA vstupů je převeden do digitální podoby a následně zpracován filtrem Blackbird WTA.

Výhody pokročilého časového zpracování tak mohou využít také gramofonové sestavy připojené přes phono předzesilovač, páskové magnetofony a další analogové zdroje. Pokročilá decimační filtrace zároveň omezuje aliasingové zkreslení vznikající při analogově-digitálním převodu.

Samostatný napájecí zdroj s RF filtrací

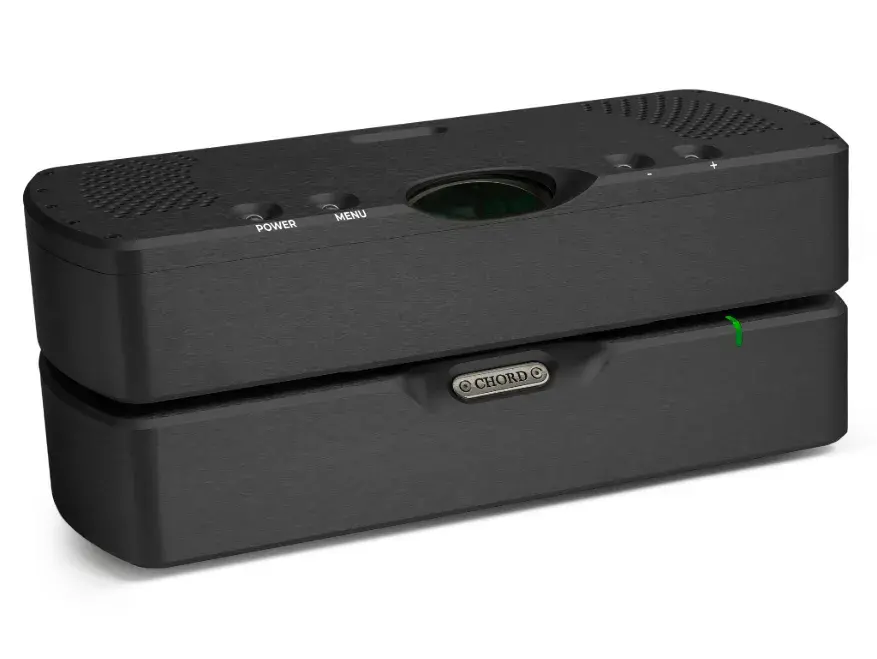

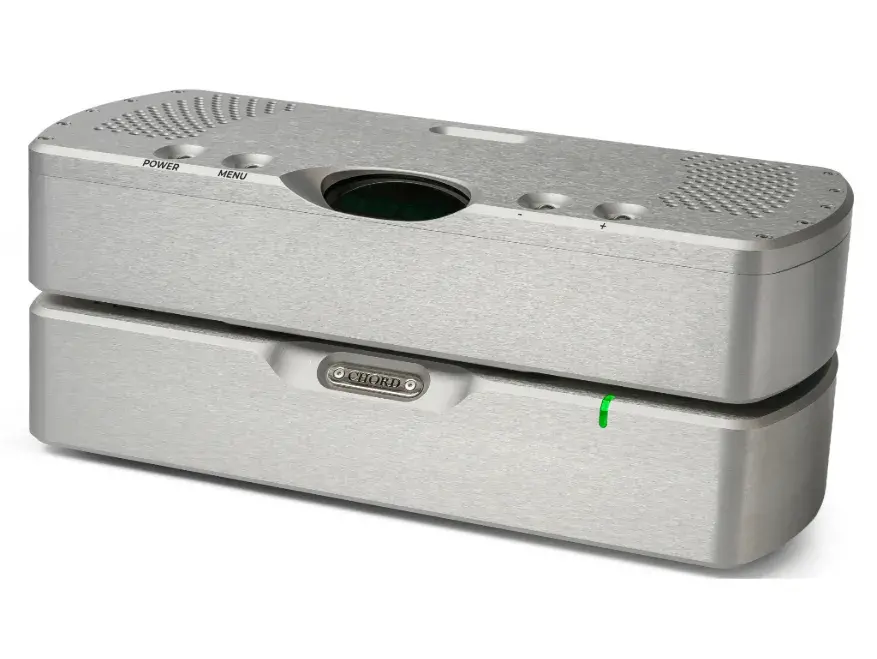

Quartet tvoří dvě samostatná šasi. Citlivé digitální obvody jsou fyzicky odděleny od externího napájecího zdroje navrženého Robem Wattsem.

Napájecí zdroj využívá proprietární pinch-off RF filtraci, která potlačuje vysokofrekvenční rušení přicházející z elektrické sítě. Dvoudílná konstrukce pomáhá dosáhnout mimořádně čistého napájení a současně omezuje přenos rušení mezi napájecí a signálovou částí.

Bezeztrátový 108bitový ekvalizér

Integrovaný digitální ekvalizér pracuje s přesností 108 bitů a nabízí deset nastavitelných pásem s rozsahem až ±18 dB. Umožňuje upravit tonální charakter reprodukce podle nahrávky, poslechové místnosti nebo osobních preferencí bez degradace digitálního signálu.

Quartet nabízí také programovatelnou latenci v rozsahu od 10 ms do 3 sekund. Zvuk lze díky tomu přesně synchronizovat s obrazem při použití v domácím kině nebo jiném audiovizuálním systému.

Připraven pro Chord DAVE

Digitální konektivita zahrnuje galvanicky oddělené USB-B, optické vstupy, BNC vstupy a dvojici výstupů Dual BNC s podporou vzorkovací frekvence až 768 kHz.

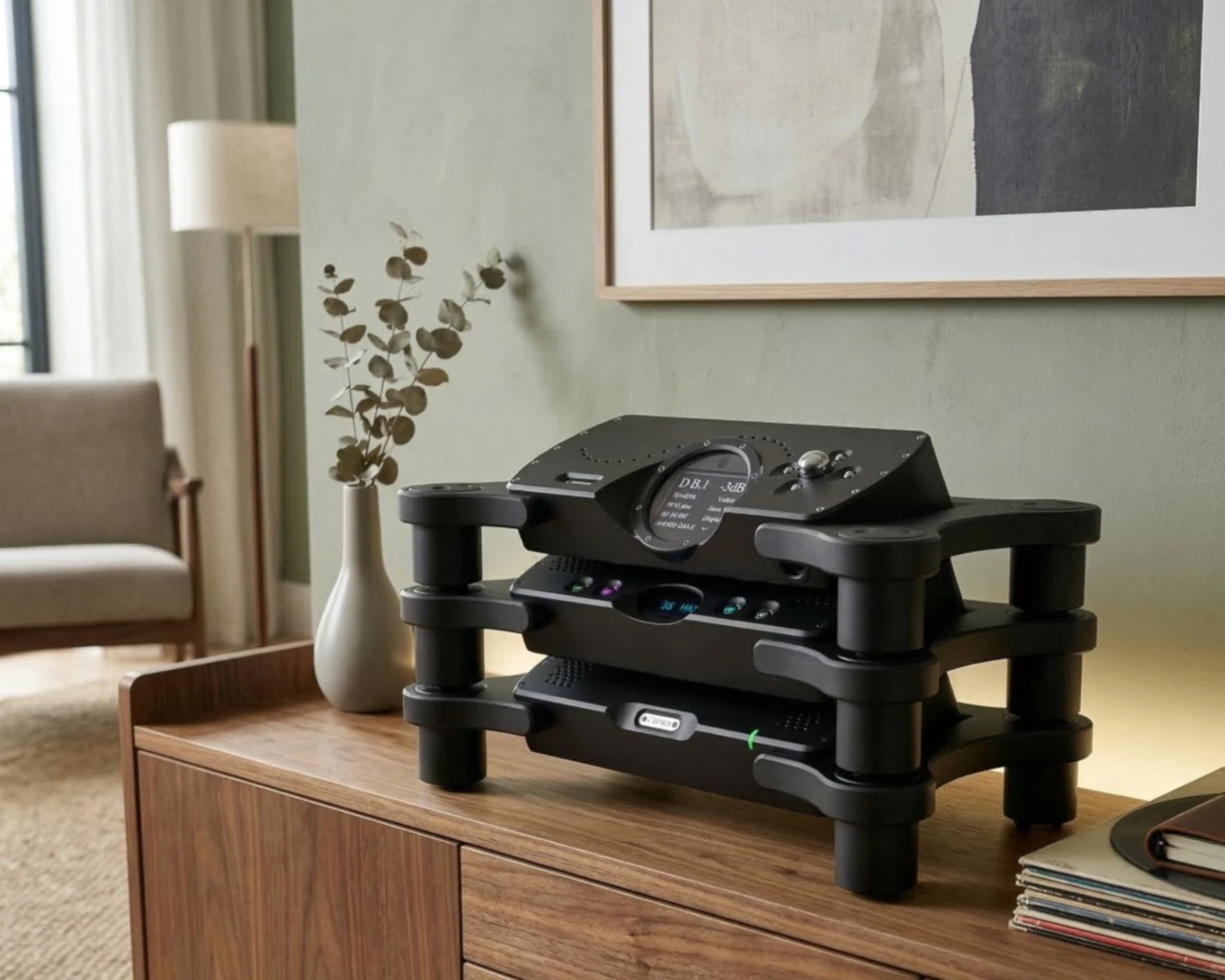

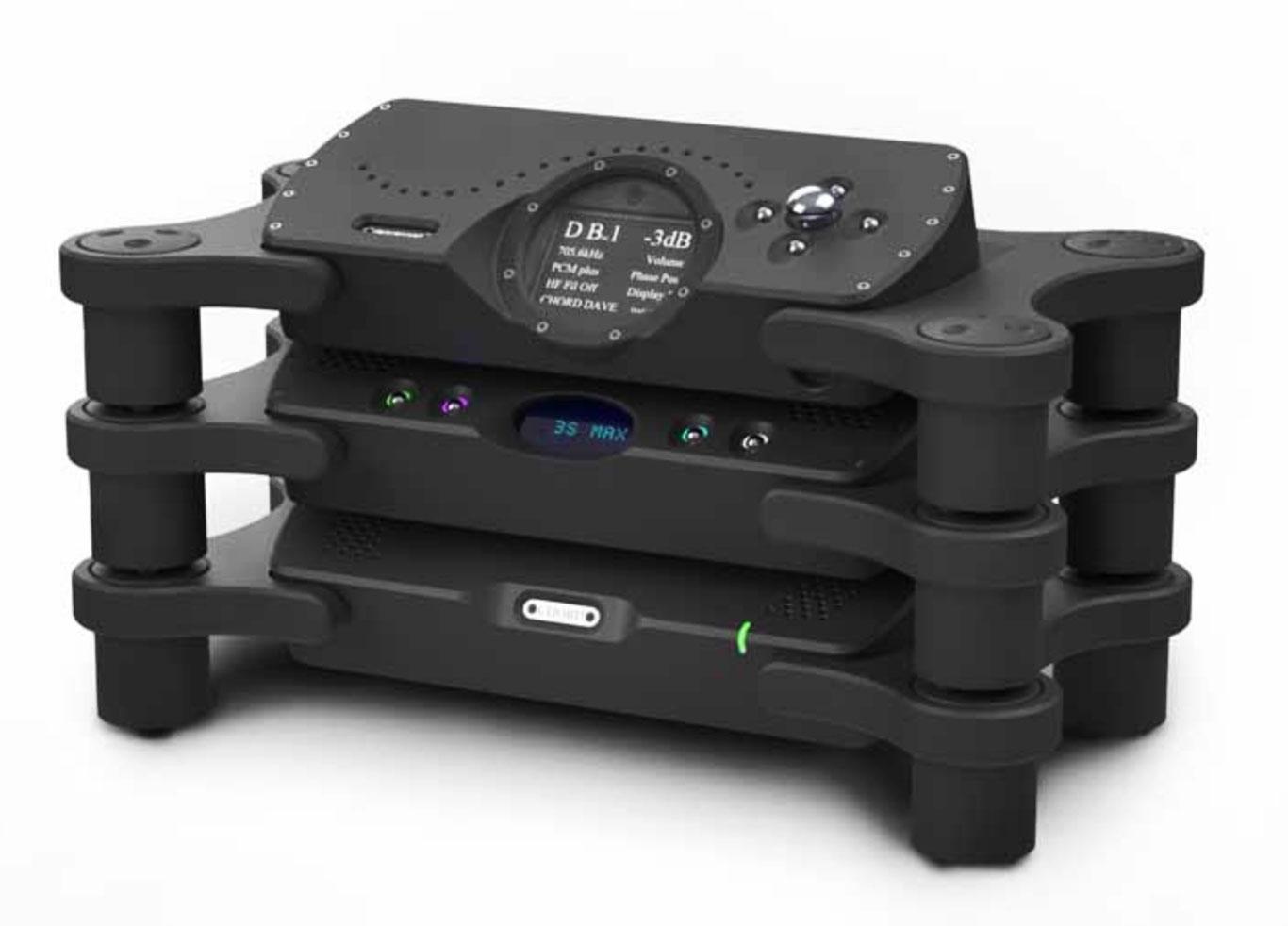

Quartet je kompatibilní se všemi D/A převodníky Chord Electronics. Nejvyššího potenciálu dosahuje ve spojení s převodníkem Chord DAVE, který prostřednictvím Dual BNC vstupu umožňuje zpracování signálu až do 768 kHz.

Hlavní vlastnosti

• referenční digitální upscaler řady Choral
• nový proprietární filtr Blackbird WTA
• čtyři miliony filtračních tapů
• desetinásobně vyšší přesnost časového zpracování
• pět FPGA procesorů Xilinx
• přibližně 3 700 DSP jader
• více než dva miliony řádků proprietárního kódu
• filtrace realizovaná přímo v hardwaru
• integrovaný Pulse Array ADC pro analogové zdroje
• 108bitový digitální ekvalizér
• deset nastavitelných pásem v rozsahu ±18 dB
• programovatelná latence od 10 ms do 3 sekund
• galvanicky oddělené USB-B
• výstup Dual BNC až 768 kHz
• samostatný napájecí zdroj s RF filtrací
• kompatibilita se všemi převodníky Chord Electronics
• optimalizováno pro spojení s Chord DAVE
• precizně obráběné hliníkové šasi
• vyrobeno ve Velké Británii

Pro koho je Chord Quartet vhodný

Chord Quartet je určen pro majitele referenčních digitálních systémů, kteří chtějí získat maximální možnou kvalitu z CD transportu, streameru, hudebního serveru nebo počítače.

Ideální volbu představuje především pro majitele převodníku Chord DAVE. Díky integrovanému ADC je zároveň vhodný pro posluchače, kteří chtějí pokročilé zpracování Blackbird WTA využít také pro analogové zdroje.

Obsah balení

• Chord Electronics Quartet
• samostatný napájecí zdroj Quartet
• napájecí kabel
• BNC propojovací kabel
• uživatelská dokumentace

Přesný obsah příslušenství se může lišit podle trhu a dodané verze.

Technické parametry

• Typ: referenční digitální upscaler s ADC
• Produktová řada: Choral
• Digitální filtr: Blackbird WTA
• Počet filtračních tapů: 4 000 000
• Výpočetní platforma: 5× FPGA Xilinx
• DSP jádra: přibližně 3 700
• Digitální ekvalizér: 108bitový, deset pásem
• Rozsah ekvalizéru: ±18 dB
• Nastavitelná latence: 10 ms až 3 s

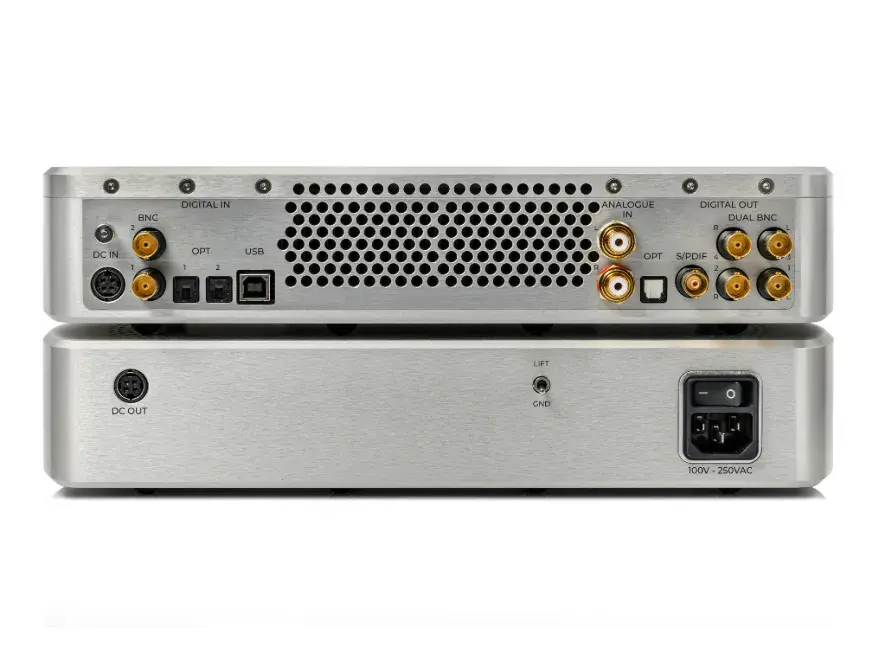

Digitální vstupy

• 2× BNC nebo 1× Dual BNC
• 2× optický
• 1× USB-B, galvanicky oddělený

Analogové vstupy

• 1× stereo RCA, 2 konektory
• integrovaný Pulse Array ADC

Digitální výstupy

• 1× optický, maximálně 192 kHz
• 1× S/PDIF
• 2× Dual BNC, maximálně 768 kHz

Rozměry a hmotnost

• Rozměry jednotky Quartet: 335 × 78 × 152 mm
• Rozměry napájecího zdroje: 335 × 78 × 152 mm
• Hmotnost jednotky Quartet: 3 kg
• Hmotnost napájecího zdroje: 3,2 kg

Napájení

• Příkon při plném provozu: 130 W
• Příkon v pohotovostním režimu: 20 W
