Základní oporou zesilovače je zakázkový transformátor s výkonem 1 300 VA s diskrétním sekundárním vinutím pro levý a pravý kanál. Každý kanál je napájen vlastní 60 000µF kondenzátorovou bankou.

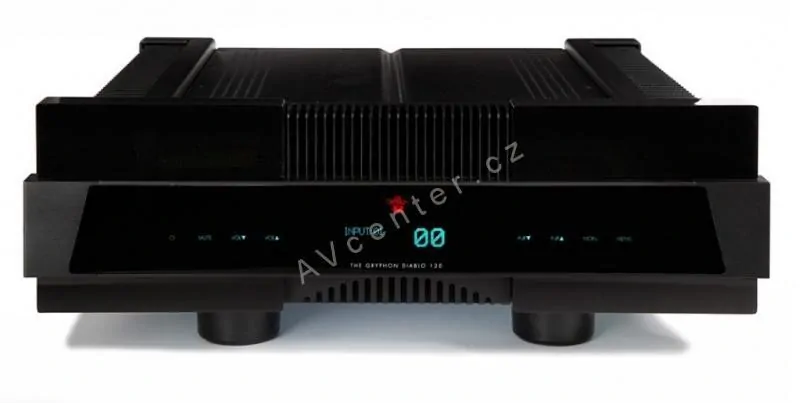

Výstupní výkon Diablo 120 je o 20% větší než u původního modelu Atilla: 2 x 120 W (8Ω), 2 x 240 W (4Ω), 2 x 440 W (2Ω). Trvalé zvyšování výstupního výkonu při snižování impedance na polovinu je spolehlivým ukazatelem výjimečných proudových schopností zařízení, stejně jako mimořádná šířka pásma zvuku v rozmezí 0,1 Hz až 250 kHz (-3 dB) je známkou extrémní stability. Zároveň byla zvětšena povrchová plocha chladiče, aby odpovídala zvýšení výstupního výkonu.
Volitelný digitální a analogový modul
Modul přidává čtyři digitální vstupy (USB, symetrický AES/EBU 115 Ω, TOSLink optický a BNC S/PDIF 75 Ω). Přes USB může Diablo 120 DAC modul zpracovávat PCM signál až do 32 bitů/384 kHz a také DSD (v systému Windows až DSD512, v Mac OS až DSD128, v systému Linux až DSD128 DoP); přes vstupy BNC S/PDIF a AES/EBU zpracuje PCM signál až do 192 kHz/32 bitů a přes TOSLink do 96 kHz/24 bitů.
Pro vinylové nadšence, kteří si i nadále užívají hudební poklady vyryté v drážkách dlouhohrajícího gramofonové desky, je k dispozici výjimečný MM/MC phono modul.
Stylové a snadné používání
Diablo 120 nabízí jeden symetrický a čtyři asymetrické vstupy, komplexní nabídku možností konfigurace (čtyři úrovně jasu displeje, uživatelem definované počáteční a maximální nastavení hlasitosti, individuální označení zdroje s názvy až o osmi znacích a vyhrazenou a elektricky izolovanou funkci A/V bypass pro nekompromisní spojení s vícekanálovým audio systémem.
Technické parametry:
| Output Power (RMS) per channel in 8Ohm | 120W |
| Output Power (RMS) per channel | 440W / 2Ohm |
| S/N Unweighted, 20-20000hz | < -85 |
| S/N Weighted, A-weighted | < -88 |
| Distortion (THD+N) | < 1%, 120W |
| Input sensivity | 0,390V |
| Gain | 38dB |
| Bandwidth (-3dB) | 0 – 250KHz |
| Channel Separation | |
| Power consumption (Stand-by) | <0.5W |
| Power consumption (Maximum) | 1300W |
| Power consumption (Idle) | 130W |
| Power Supply Capacity | 2 x 60000 uF |
| Size (W x H x D) cm, netto | 48×17.5×42 |
| Weight, netto (without optional modules) | 26.2 kg |
DAC modul pro Diablo 120 (za příplatek)
Technické parametry:
- True Dual Mono Class A Analogue topology
- Zero negative feedback
- Sabre ES9018 High-End D/A converter
- USB input compatible with following audio formats via PC/MAC/Linux: PCM: 44.1, 48, 88.2, 96, 176.4, 192, 352.8 and 384 kHz, up to 32 bits DSD via USB: DSD64 (2.822MHz, 3.072MHz), DSD128 (5.644MHz, 6.144MHz), DSD256* (11.2896MHz) and DSD512* (22.5792MHz)
- XLR, BNC inputs compatible with PCM: 22.05, 24, 32, 44.1, 48, 64, 88.2, 96, 176.4 and 192 kHz, up to 32 bits
- TOSLink input compatible with PCM: 22.05, 24, 32, 44.1, 48, 64, 88.2 and 96kHz
- User-selectable PCM and DSD digital roll-off filters
- Temperature-compensated, ultra-low jitter crystal oscillator with better than 5 parts per million accuracy
- Super-Capacitor (12.5 Farad!) power supply for USB module – acts like a true battery supply
- First-order PCM analogue filters and second-order DSD analogue filters with Polypropylene capacitors
- Analogue output stages with discrete, ultra-low noise +/- 15VDC regulated voltage supplies for excellent analogue THD and noise suppression
- Multiple Local Voltage regulators for best digital noise suppression
- Discrete, separate left/right channel ultra-low noise power supply for analogue section of ES9018 DAC
- Ultra-short signal path
- Minimal internal wiring
- One four-layer printed circuit boards with 70µm copper
- PCB-mounted sockets eliminate wiring and shorten signal path
- Gold-plated Swiss Neutric XLR socket for one balanced 110 Ohm AES/EBU source
- Gold-plated 75 Ohm BNC sockets with Teflon insulation for one S/PDIF source
- One TOSLink optical input
- Designed and built in Denmark
*(at the moment, DSD256 and DSD512 only on Windows systems). Gryphon Audio Designs reserves the right to change specifications without further notice.
