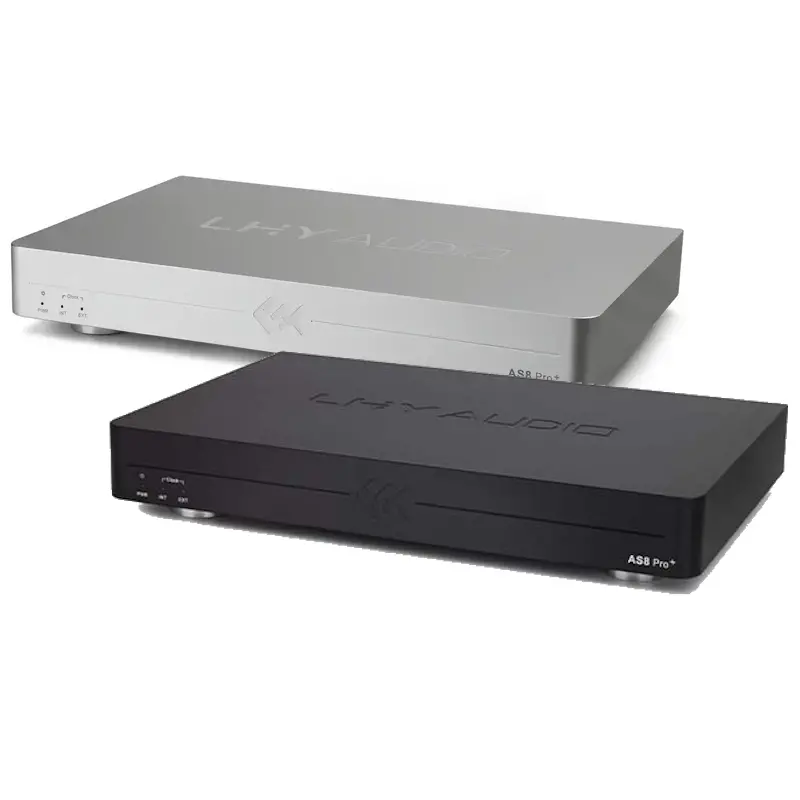

LHY Audio AS8 Pro+

Referenční síťový switch navržený pro high-end digitální audio systémy

LHY Audio AS8 Pro+ je vlajkový síťový switch výrobce LHY Audio pro rok 2026. Vychází z koncepce modelu AS8 Pro, ale přináší přepracované napájení, přesnější SC-Cut OCXO referenční hodiny, nové vnitřní stínění MagShield™, oddělenou komoru hodinového oscilátoru a kabeláž Oyaide 102SSC.

Je určen pro náročné síťové audio systémy, ve kterých jsou přesné časování, elektrické oddělení jednotlivých částí a omezení vysokofrekvenčního rušení důležitou součástí celé digitální signálové cesty.

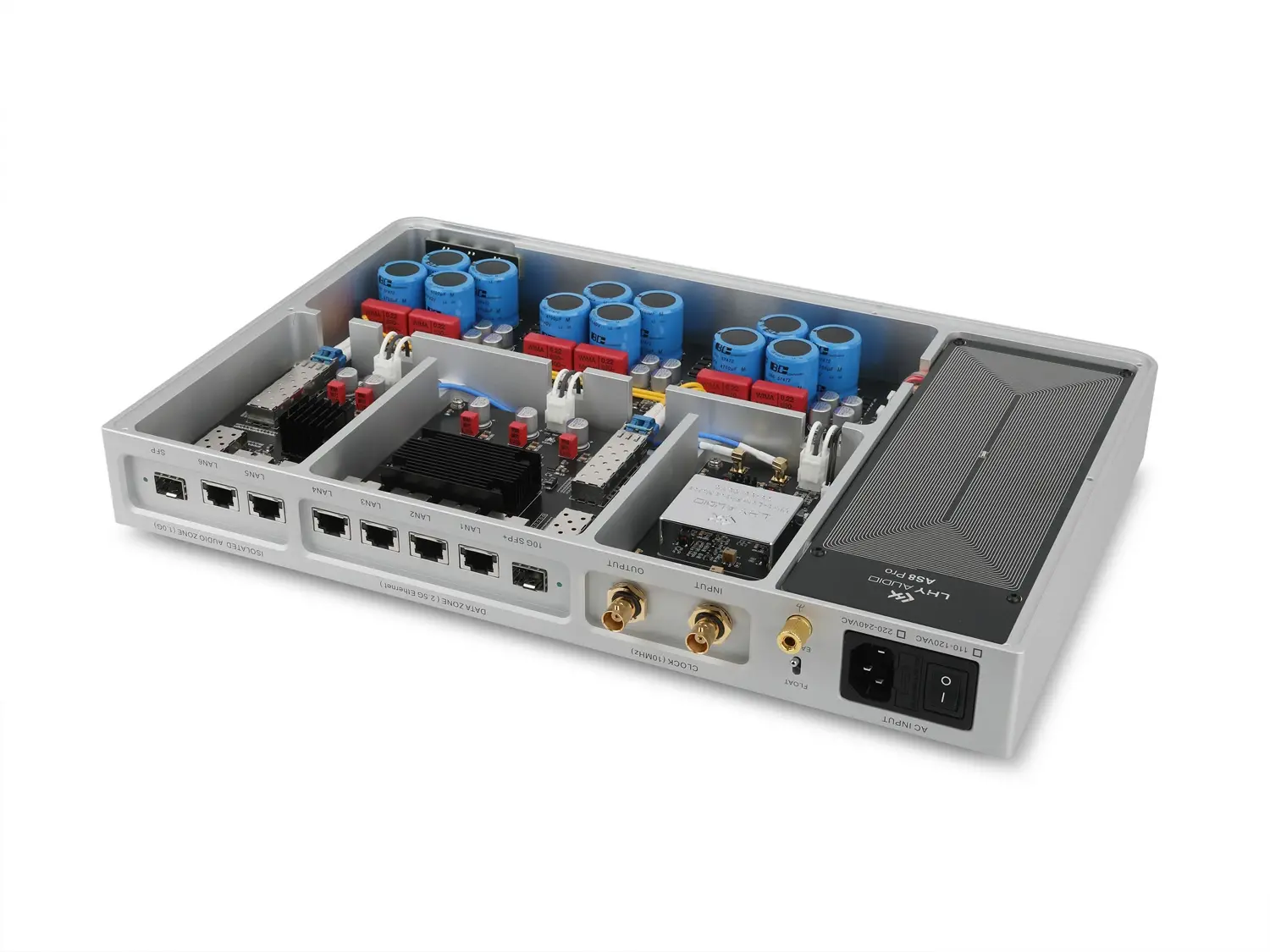

Vestavěné optické oddělení

AS8 Pro+ rozděluje síťovou část na dvě samostatné zóny.

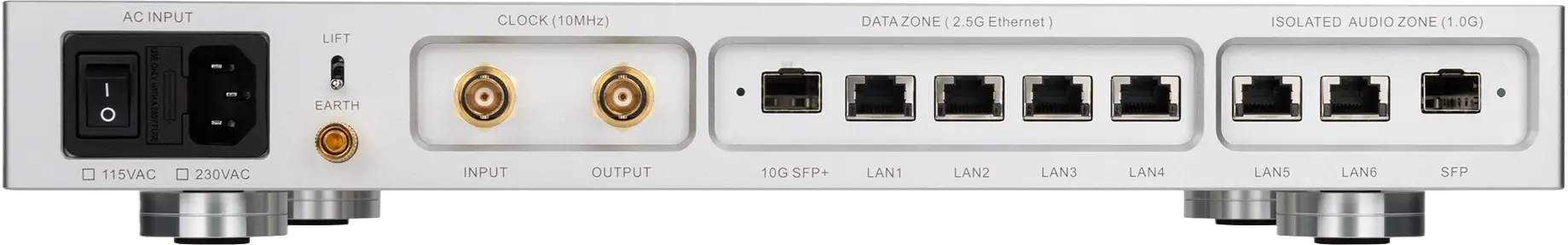

Hlavní datová zóna nabízí čtyři ethernetové porty 2,5 Gb/s RJ45 a jeden 10Gb/s SFP/SFP+ port. Pro připojení síťového audio zařízení je připravena samostatná izolovaná audio zóna se dvěma 1Gb/s RJ45 porty a jedním SFP portem.

Obě části jsou uvnitř přístroje propojeny optickým vláknem. Přenos mezi datovou a audio zónou tak probíhá opticky, což vytváří galvanické oddělení a omezuje přenos zemních smyček, společného rušení a vysokofrekvenčních interferencí ze zbytku počítačové sítě.

Díky tomu není nutné vytvářet optické oddělení pomocí samostatných externích převodníků.

SC-Cut OCXO s velmi nízkým fázovým šumem

Srdcem hodinové části AS8 Pro+ je přesný SC-Cut OCXO – Oven Controlled Crystal Oscillator.

Výrobce pro verzi AS8 Pro+ uvádí fázový šum lepší než −112 dBc/Hz při offsetu 1 Hz.

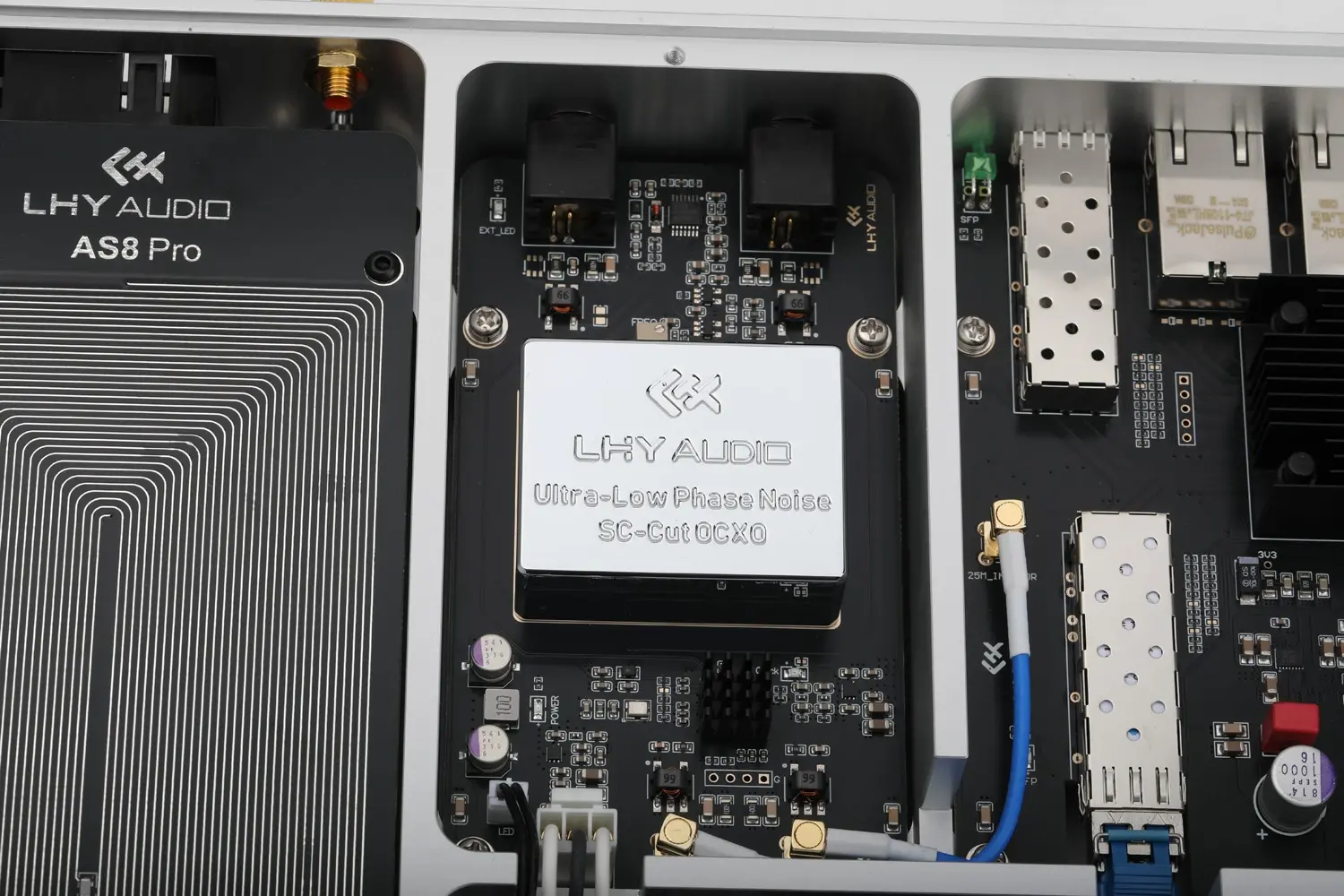

OCXO je umístěn v nové samostatné dvouvrstvé komoře vyfrézované z hliníku. Ta pomáhá stabilizovat pracovní podmínky oscilátoru a současně jej chrání před mechanickými vibracemi a elektromagnetickým rušením.

PLL hodinová architektura následně distribuuje přesný časový referenční signál do jednotlivých síťových částí přístroje.

10MHz vstup i výstup

AS8 Pro+ není omezen pouze na svůj interní OCXO.

Na zadním panelu najdete samostatný 10MHz BNC vstup a 10MHz BNC výstup s impedancí 50 Ω.

Switch lze proto začlenit do systému využívajícího externí master clock nebo naopak jeho interní hodinovou referenci využít pro další kompatibilní komponenty.

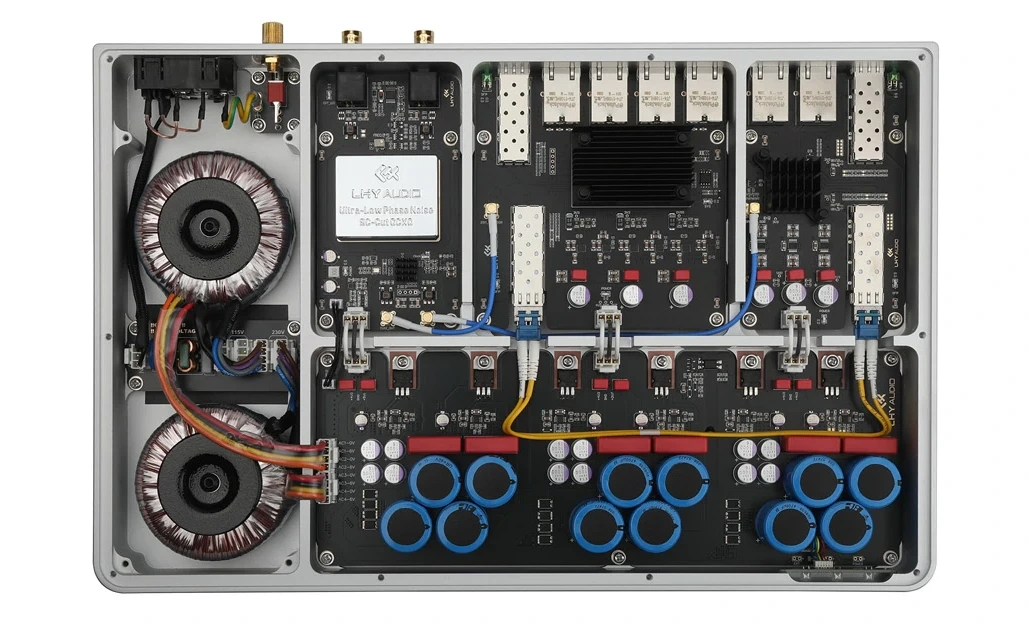

Dvojité lineární napájení

Napájecí část používá dva samostatné toroidní transformátory NORATEL, které odděleně napájejí hodinovou a síťovou část zařízení.

Cílem je omezit vzájemné ovlivňování jednotlivých funkčních bloků a zajistit stabilní napájecí podmínky zejména pro OCXO, hodinovou distribuci a síťové řadiče.

AS8 Pro+ současně zdvojnásobuje kapacitu hlavního filtračního stupně oproti AS8 Pro.

Použito je 12 kondenzátorů Vishay s celkovou kapacitou 56 400 µF. Původní AS8 Pro používá šest kondenzátorů s celkovou kapacitou 28 200 µF.

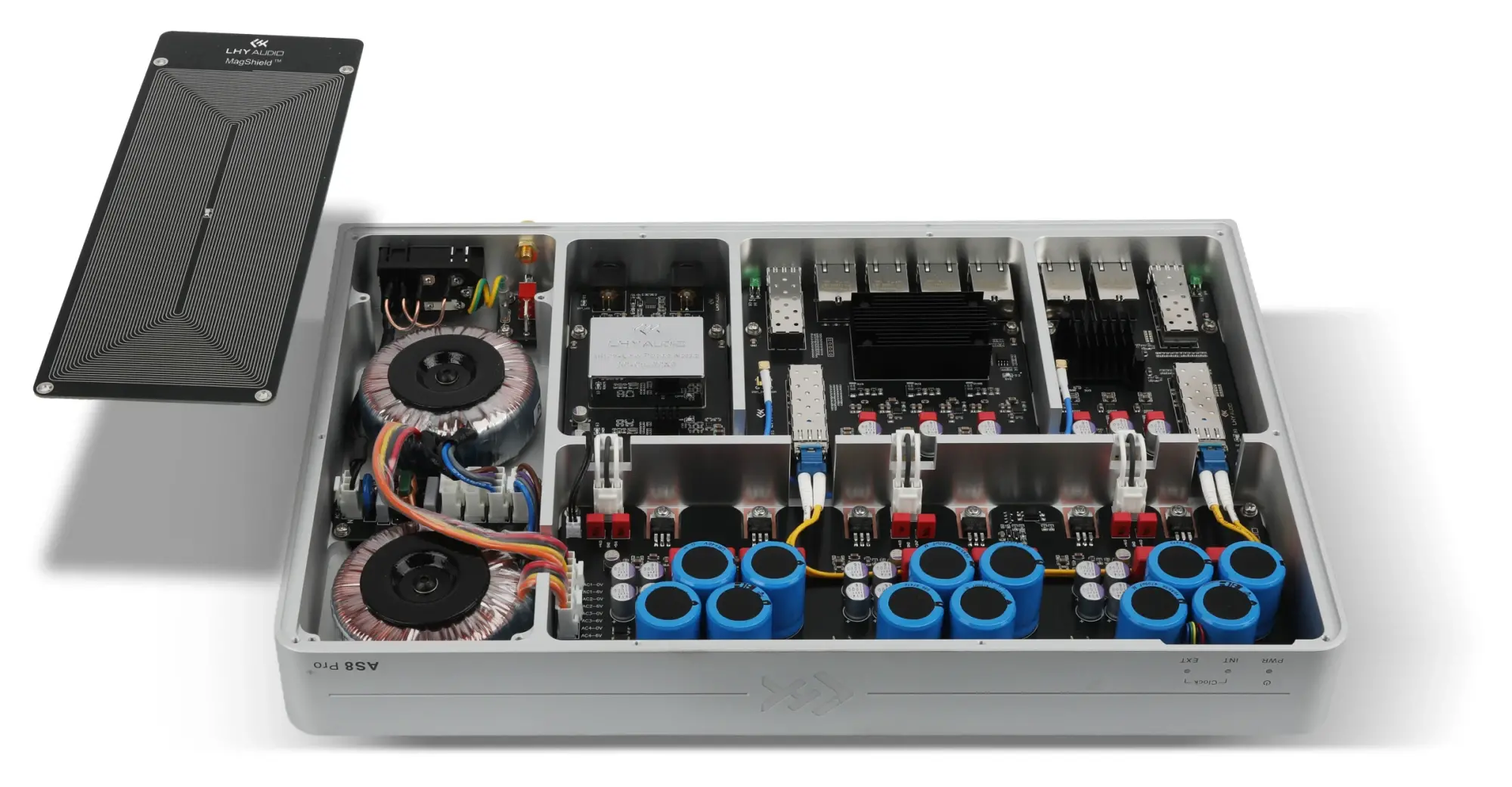

MagShield™ – oddělení citlivých částí

Novinkou verze AS8 Pro+ je konstrukce MagShield™.

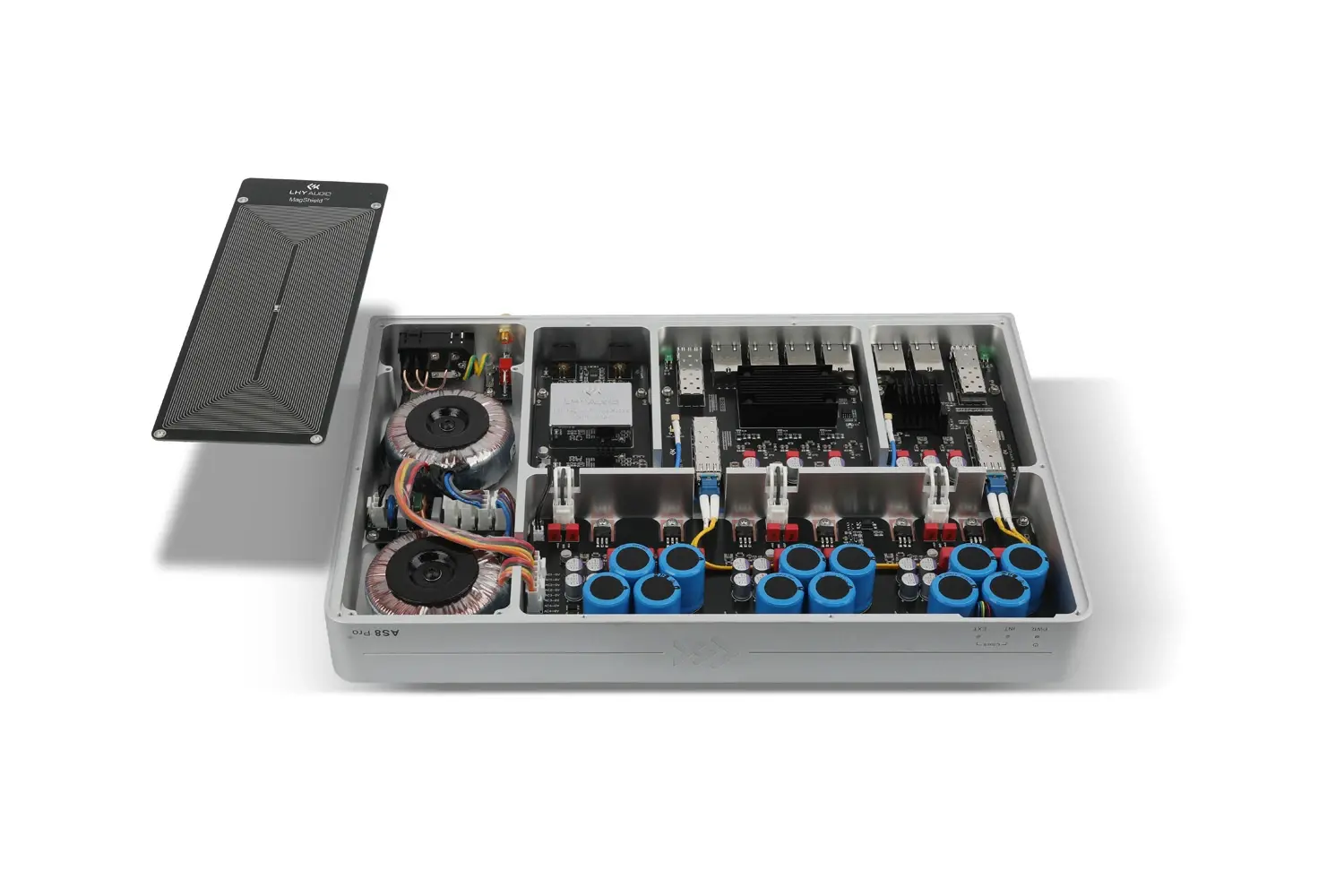

Jde o vnitřní stínění rozdělující jednotlivé funkční části zařízení. V prostoru transformátorů je použita samostatná stínicí přepážka, jejímž úkolem je omezit šíření magnetického rušení směrem k hodinovým a nízkoúrovňovým obvodům.

Vnitřní kabeláž Oyaide 102SSC

Pro vnitřní propojení používá AS8 Pro+ kabeláž Oyaide 3398 s vodičem 102SSC.

Výrobce uvádí čistotu mědi 99,9998 % a vodivost 102,3 % IACS. Izolace vodičů je provedena z XLPE.

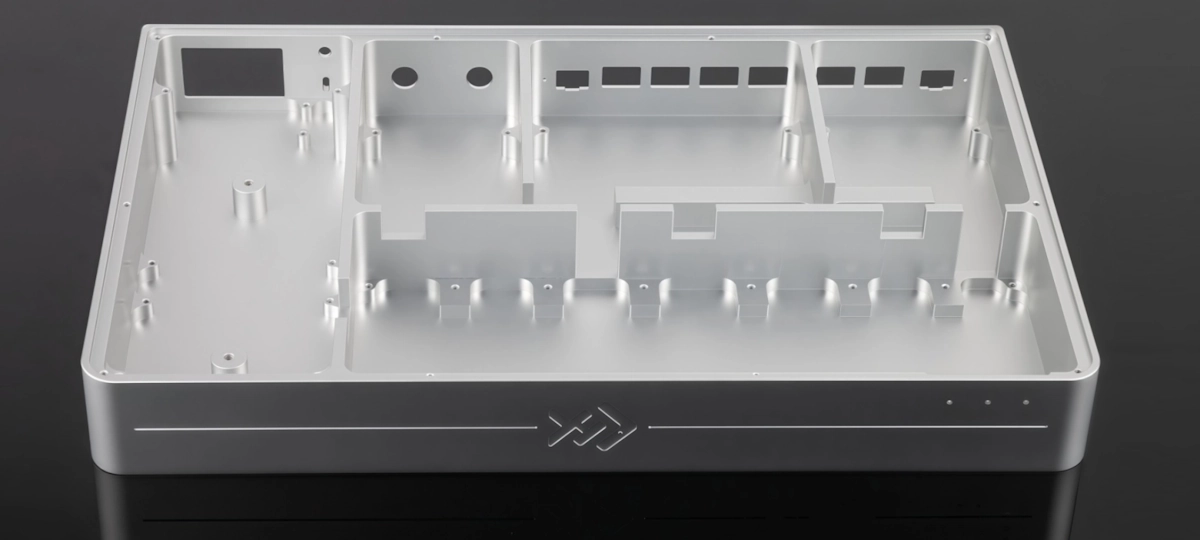

CNC obráběné hliníkové šasi

Elektronika je umístěna v masivním CNC obráběném hliníkovém šasi.

Jednodílná kovová konstrukce zvyšuje mechanickou tuhost přístroje, napomáhá odvádění tepla a vytváří souvislé stínění proti EMI/RFI rušení.

Rozměry přístroje jsou přitom pouze 400 × 55 × 260 mm.

Samostatné řízení uzemnění

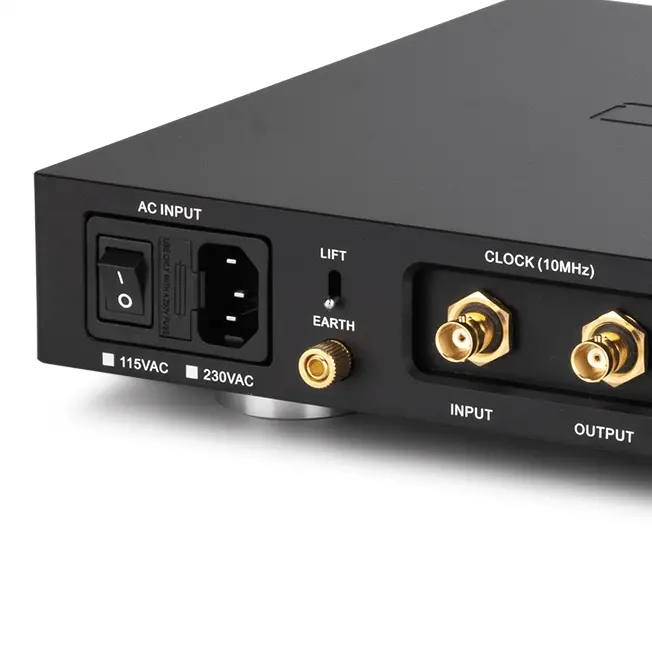

AS8 Pro+ má vlastní 4mm zemnicí terminál a přepínač provozního režimu:

• Float
• Grounded

Díky tomu lze způsob uzemnění přizpůsobit konkrétní audio sestavě a případnému samostatnému zemnicímu systému.

Podpora Jumbo Frames

Síťová část podporuje hardwarový přenos Jumbo Frames.

Hlavní síťová zóna zvládá Layer 2 rámce až do velikosti 12 kB, izolovaná audio zóna až 10 kB.

Podporovány jsou běžné konfigurace MTU 9000 / 9014, pokud Jumbo Frames podporují také ostatní zařízení v síti.

Pro koho je LHY Audio AS8 Pro+ vhodný

AS8 Pro+ je určen především pro náročné digitální audio sestavy využívající:

• síťové streamery a transporty
• high-end DAC převodníky se síťovým vstupem
• Roon servery a Roon endpointy
• NAS úložiště
• externí 10MHz master clock
• systémy, kde je požadováno galvanické oddělení audio části sítě
• sestavy, ve kterých chcete omezit pronikání síťového a vysokofrekvenčního rušení k audio komponentům

Je zajímavým řešením zejména tam, kde má jeden přístroj spojit funkci rychlého ethernetového switche, optického oddělovače a přesné hodinové reference.

Obsah balení

• LHY Audio AS8 Pro+
• napájecí kabel
• ethernetový LAN kabel, délka 1,5 m
• dokumentace

U modelu AS8 Pro+ výrobce rovněž uvádí individuální sériově označený protokol měření OCXO, obsahující měření fázového šumu a Allanovy odchylky.

Technické parametry

Síťová architektura

• 2 oddělené síťové zóny
• interní optické propojení mezi hlavní a audio zónou
• galvanické/optoelektronické oddělení

Hlavní datová zóna

• 4× RJ45: 2,5 Gb/s
• 1× SFP/SFP+: 10 Gb/s

Izolovaná audio zóna

• 2× RJ45: 1 Gb/s
• 1× SFP: 1,25 Gb/s

Interní hodiny

• typ: SC-Cut OCXO
• fázový šum AS8 Pro+: lepší než −112 dBc/Hz při offsetu 1 Hz
• OCXO v samostatné CNC obráběné dvouvrstvé hliníkové komoře
• PLL hodinová distribuce

10MHz clock výstup

• konektor: 1× BNC
• frekvence: 10 MHz
• impedance: 50 Ω
• AC coupling
• signál: obdélníkový
• úroveň: 7 dBm / 0,5 Vrms

10MHz clock vstup

• konektor: 1× BNC
• frekvence: 10 MHz
• impedance: 50 Ω
• AC coupling
• vstupní signál: sinusový / obdélníkový
• úroveň: 7–14 dBm / 0,5–1 Vrms

Napájení

• dvojité lineární napájení
• 2× toroidní transformátor NORATEL
• 12× Vishay filtrační kondenzátor
• celková filtrační kapacita: 56 400 µF
• napájecí napětí pro evropskou verzi: 220–240 V AC

Vnitřní kabeláž

• Oyaide 3398
• vodič Oyaide 102SSC
• čistota mědi uváděná výrobcem: 99,9998 %
• vodivost: 102,3 % IACS

Uzemnění

• 1× 4mm zemnicí terminál
• režimy: Float / Grounded

Jumbo Frames

• hlavní zóna: až 12 kB L2 frame
• izolovaná audio zóna: až 10 kB
• kompatibilní s MTU 9000 / 9014

Příkon

• pohotovostní režim: 18 W
• maximální zatížení: 32 W

Pojistka – 220–240 V

• 5 × 20 mm
• T1.0AL

Rozměry

• šířka: 400 mm
• výška: 55 mm
• hloubka: 260 mm

Hmotnost

• 5,5 kg

Barevné provedení

• černé
• stříbrné

Certifikace uváděné výrobcem

• CE-EMC
• LVD
• RoHS
• FCC

Poznámka AVcenter

LHY Audio AS8 Pro+ představuje komplexní řešení síťové infrastruktury pro náročné streamovací systémy. V jednom šasi kombinuje rychlé ethernetové připojení, samostatnou opticky izolovanou audio zónu, přesné OCXO hodiny, 10MHz vstup a výstup a propracované lineární napájení.

Jeho přínos dává největší smysl v sestavách, kde je síťový streamer nebo síťový transport součástí vysoce kvalitního digitálního řetězce a kde je důraz kladen na elektrické oddělení, stabilní časování a omezení vysokofrekvenčního rušení.
