LHY Audio SW-10PRO

Referenční síťový switch pro high-end streaming s optickou izolací, přesným SC-CUT OCXO hodinovým generátorem a dvěma 10MHz Master Clock výstupy.

LHY Audio SW-10PRO vznikl ve spolupráci společností Vinshine Audio a LHY Audio jako síťový switch navržený speciálně pro náročné digitální audio systémy. V jednom masivním přístroji kombinuje vysokorychlostní síťovou část, samostatnou izolovanou audio zónu, optické oddělení obou částí a přesný OCXO Master Clock. Výsledkem je promyšlené síťové centrum pro streamery, hudební servery, DAC převodníky a další komponenty high-end digitálního řetězce.

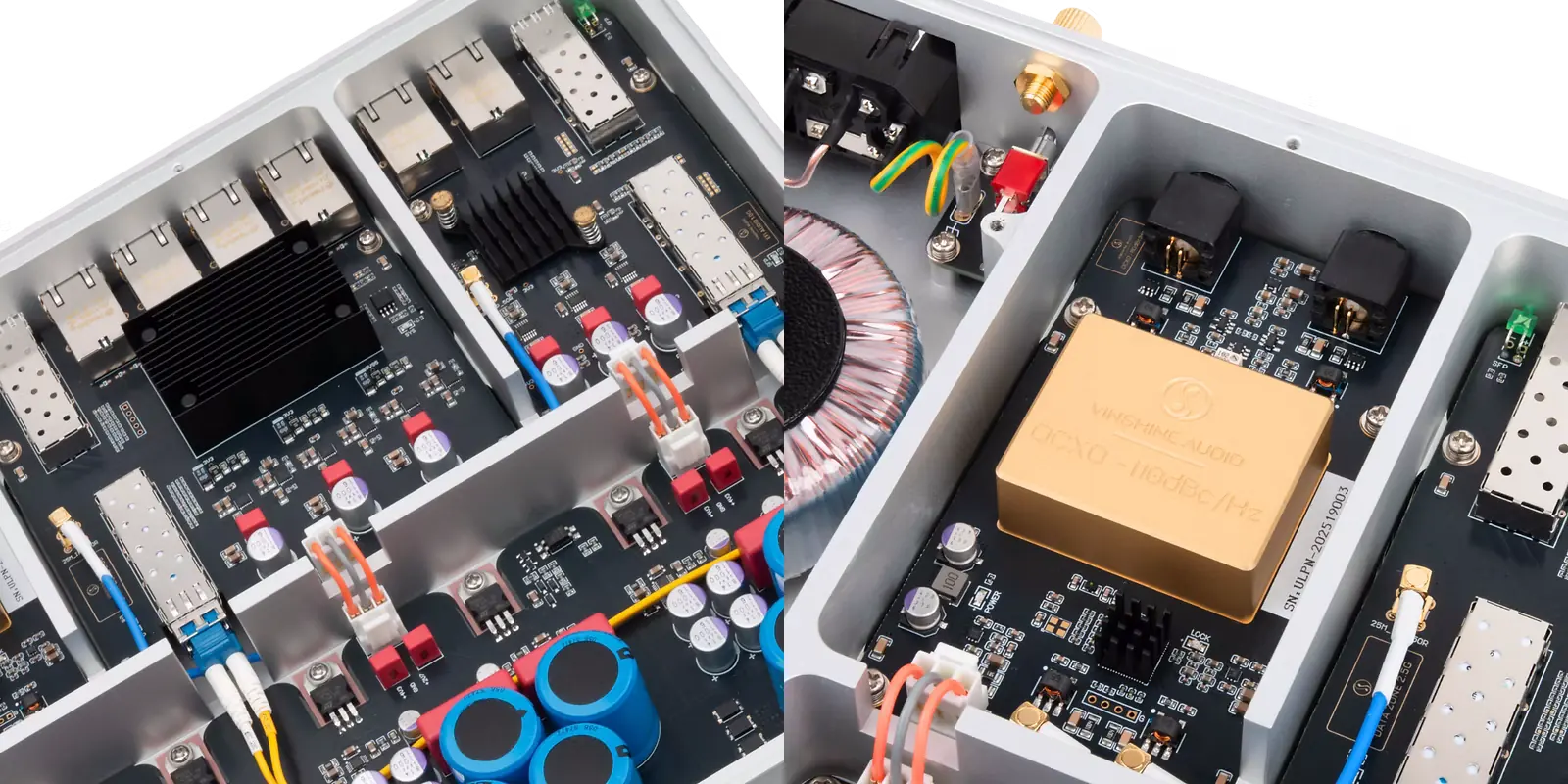

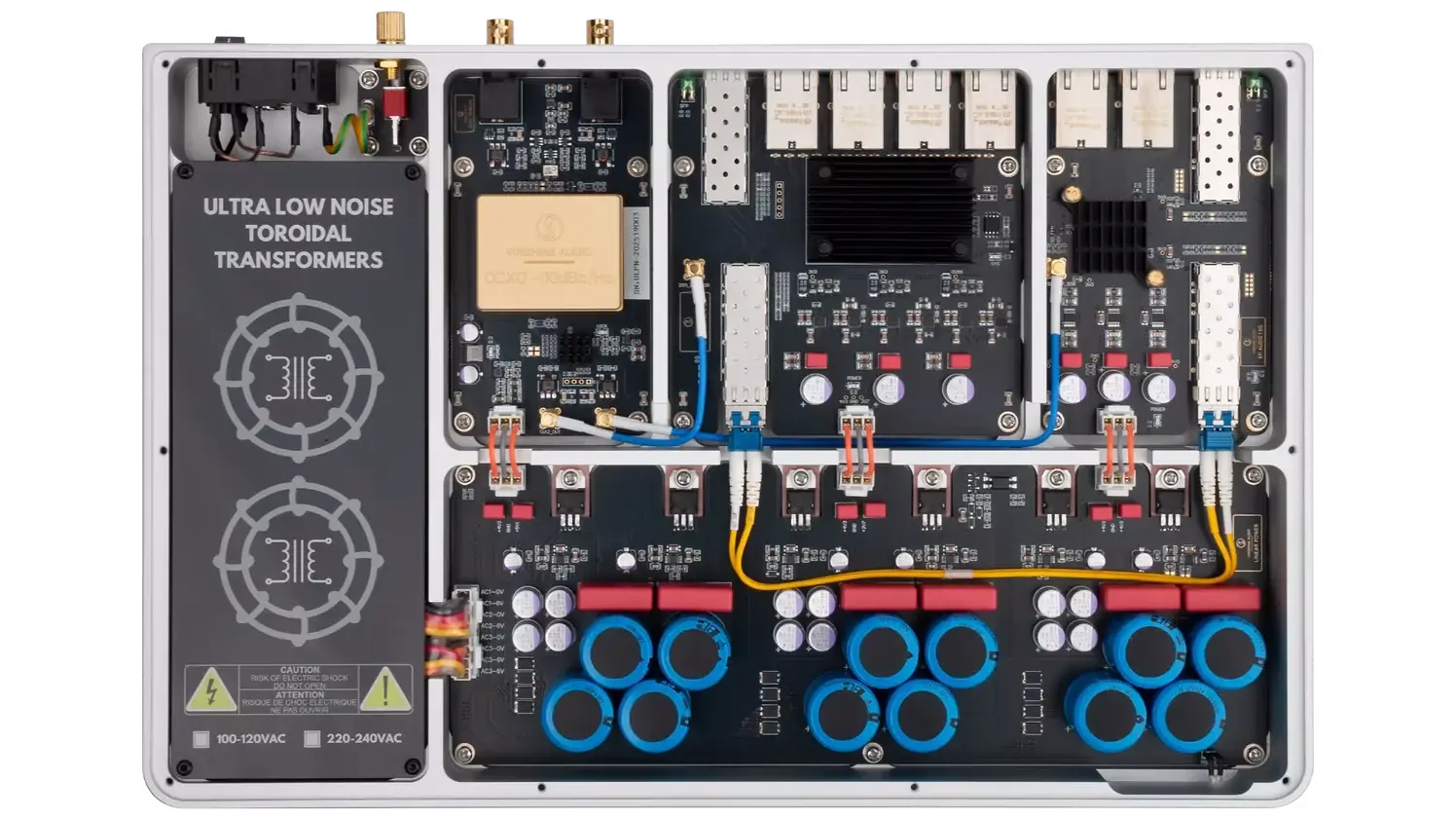

SW-10PRO používá konstrukci rozdělenou do samostatných funkčních zón. Červená 2,5Gb/s zóna je určena především pro připojení routeru, NAS úložiště a dalších síťových zařízení. Zelená izolovaná 1Gb/s audio zóna je vyhrazena pro citlivé audio komponenty, jako jsou síťové streamery, servery nebo network bridge. Obě síťové části jsou uvnitř propojeny prostřednictvím dvojitého single-mode optického spojení, takže mezi nimi nevzniká přímá elektrická cesta.

Oddělená síťová architektura

SW-10PRO nabízí celkem šest ethernetových RJ-45 portů. Čtyři porty podporují rychlost až 2,5 Gb/s, zatímco dva porty v oddělené audio zóně pracují rychlostí 1 Gb/s.

K dispozici jsou také dva SFP porty, které umožňují zapojení optické infrastruktury. Konstrukce tak dovoluje oddělit běžnou domácí síť od části určené pouze pro reprodukční systém a současně využít optický přenos tam, kde je žádoucí galvanické oddělení.

SC-CUT OCXO Master Clock

Významnou součástí SW-10PRO je integrovaný hodinový systém využívající termostaticky řízený SC-CUT OCXO oscilátor spolu s přesným PLL syntetizérem.

Výrobce uvádí fázový šum lepší než −110 dBc/Hz při odstupu 1 Hz. Hodinový systém poskytuje referenční takt nejen interním síťovým sekcím, ale také externím komponentům.

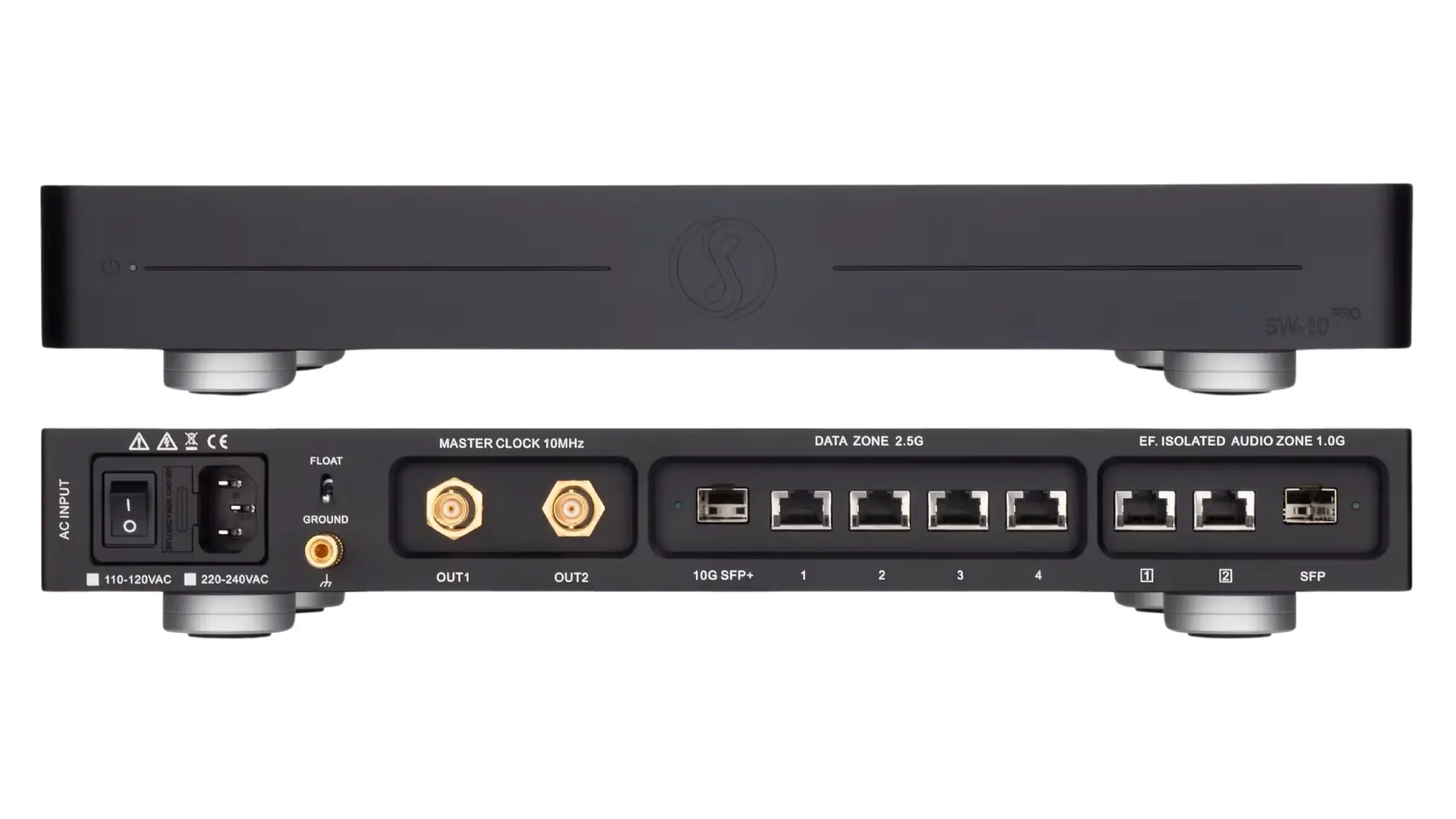

Na zadním panelu proto najdete dva 10MHz BNC Master Clock výstupy, které umožňují současné připojení například kompatibilního streameru, D/A převodníku nebo reclockeru. Výstupní signál má obdélníkový průběh a výrobce uvádí kompatibilitu s impedancí 50–75 Ω.

SW-10PRO tak může fungovat nejen jako síťový switch, ale také jako centrální 10MHz hodinová reference pro digitální audio sestavu.

Plně lineární napájení

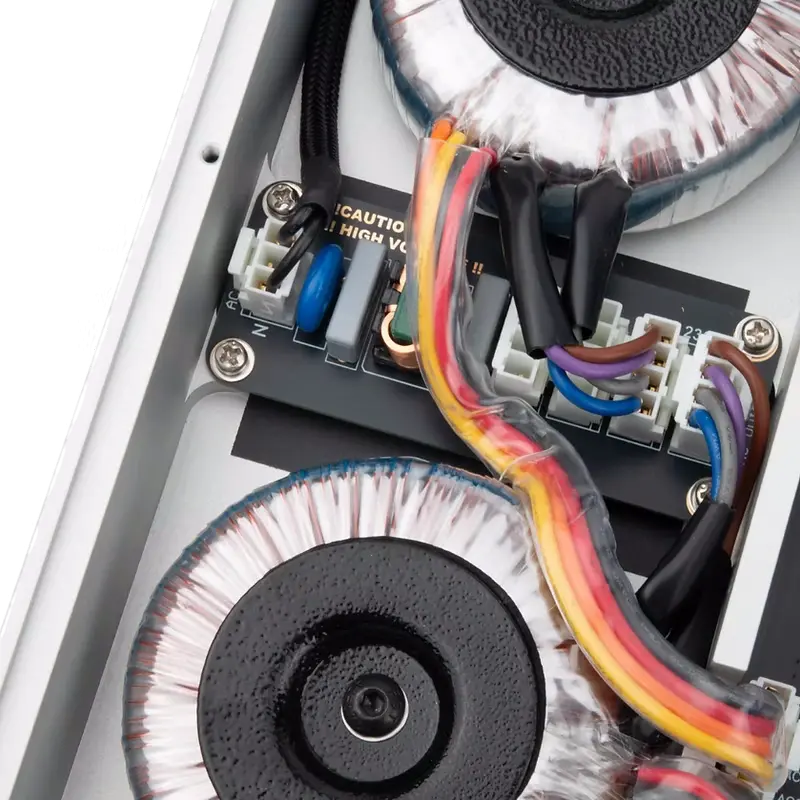

Napájecí část patří mezi klíčové konstrukční prvky SW-10PRO. Přístroj používá dva 50VA toroidní transformátory Multicomp NORATEL, které oddělují napájení hodinové a síťové části.

Následuje celkem 18 vícestupňových lineárních regulačních obvodů s nízkošumovými LDO regulátory. Filtrační kapacitu doplňuje dvanáct elektrolytických kondenzátorů Vishay BC056 4700 µF.

Síťový IEC vstup obsahuje vypínač a pojistku, přičemž vstupní část využívá také RFI/EMI filtraci.

Masivní CNC šasi

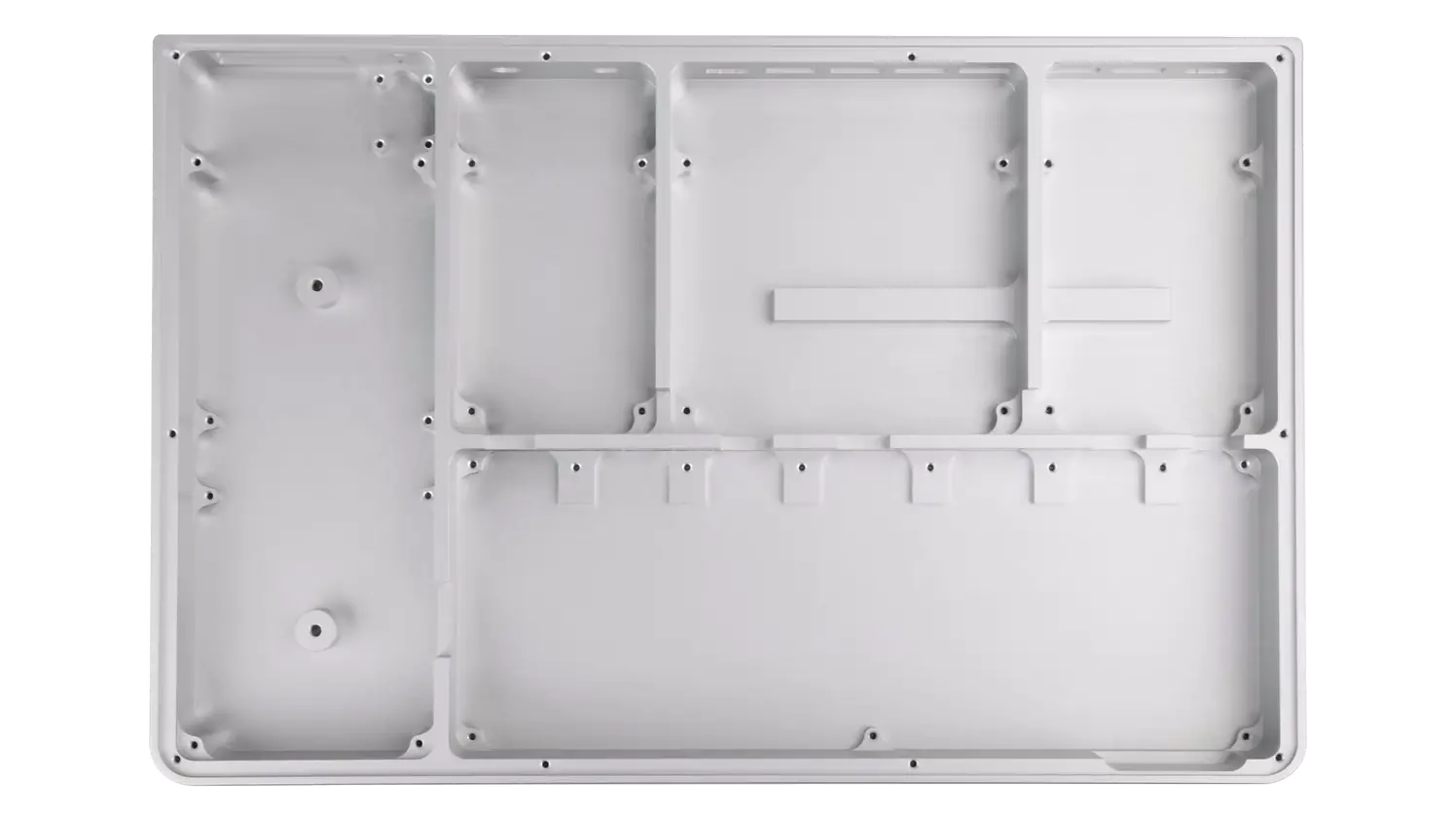

Celé šasi je obráběno z masivního bloku hliníku. Nejde pouze o designový prvek – konstrukce umožňuje fyzicky oddělit jednotlivé funkční sekce, zvyšuje mechanickou tuhost a zároveň slouží jako pasivní chladič.

SW-10PRO proto nepotřebuje aktivní ventilátor a jeho citlivé hodinové a síťové obvody mohou pracovat bez mechanického hluku způsobeného nuceným chlazením.

Na zadním panelu se nachází také samostatná zemnicí svorka s funkcí Ground Lift, která může pomoci při řešení zemních smyček v konkrétní instalaci.

Pro koho je produkt vhodný

LHY Audio SW-10PRO je určen především pro náročné digitální sestavy, ve kterých je síťový streaming hlavním nebo významným zdrojem hudby.

Vhodný je zejména pro:

• high-end síťové streamery a transporty,
• Roon servery a síťové hudební servery,
• systémy s hudbou uloženou na NAS,
• sestavy využívající 10MHz externí Master Clock,
• instalace, kde je požadováno elektrické oddělení audio části od domácí sítě,
• uživatele, kteří chtějí spojit síťový switch, optickou izolaci a Master Clock do jediného přístroje.

SW-10PRO nenahrazuje router ani modem. Připojuje se do existující domácí sítě mezi router a digitální audio komponenty.

Doporučené zapojení

Router nebo hlavní síťový switch připojte do 2,5G DATA ZONE. Streamer, hudební server nebo síťový transport následně připojte k jednomu z portů 1G EF. ISOLATED ZONE.

Po zapnutí doporučuje výrobce ponechat OCXO přibližně 15–25 minut zahřát, aby dosáhl stabilních provozních podmínek.

Pokud váš streamer, DAC nebo další digitální komponent disponuje vstupem pro externí 10MHz Master Clock, lze jej propojit s jedním ze dvou BNC výstupů SW-10PRO.

Obsah balení

• 1× LHY Audio / Vinshine SW-10PRO
• 1× napájecí kabel
• 1× individuální protokol měření OCXO Phase Noise a Allan Deviation

Technické parametry – seznam

• Typ: audiofilský ethernetový síťový switch
• Konstrukce: oddělená 2,5G datová zóna + izolovaná 1G audio zóna + OCXO hodinová sekce
• Ethernet 2,5G: 4× RJ-45
• Ethernet 1G: 2× izolovaný RJ-45
• Optické rozhraní: 2× SFP
• Interní izolace síťových zón: dvojité single-mode optické propojení
• Master Clock: integrovaný SC-CUT OCXO
• Konstrukce OCXO: dvojitá nezávisle termostaticky řízená komora
• PLL: ano
• Fázový šum: lepší než −110 dBc/Hz při 1Hz offsetu
• Výstup Master Clock: 2× BNC
• Frekvence Master Clock: 10 MHz
• Výstupní impedance Master Clock: 50–75 Ω
• Průběh hodinového signálu: obdélníkový
• Napájecí zdroj: plně lineární
• Transformátory: 2× 50 VA Multicomp NORATEL toroidní
• Regulace napájení: 18 vícestupňových lineárních regulačních obvodů
• Filtrační kondenzátory: 12× Vishay BC056, 4700 µF
• Síťová filtrace: RFI/EMI
• Napájecí vstup: IEC
• Síťový vypínač: ano
• Jištění: pojistka
• Zemnicí terminál: ano
• Ground Lift: ano
• Chlazení: pasivní
• Materiál šasi: CNC obráběný masivní hliník
• Barevné provedení: černé / stříbrné
• Rozměry (Š × V × H): 400 × 55 × 260 mm
• Hmotnost: 5,5 kg
• Provedení pro evropský trh: 220–240 V AC
• Doporučené zahřátí OCXO po zapnutí: přibližně 15–25 minut
• Model: SW-10PRO
• Výrobce / spolupráce: Vinshine Audio × LHY Audio
• EAN: výrobce veřejně neuvádí
