SOtM sNH-10G + sCLK-EX | ex-demo

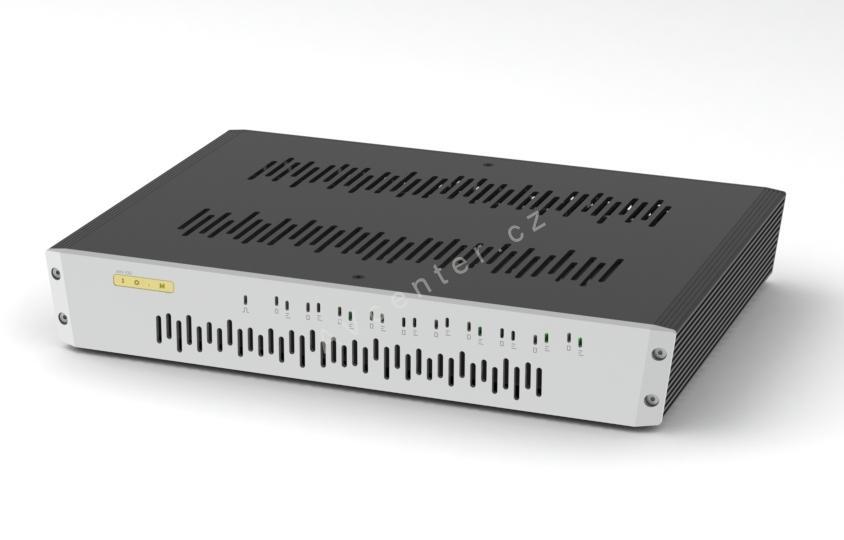

SOtM sNH-10G sCLK-EX – audiofilský ethernetový switch s 10MHz master clock vstupem

SOtM sNH-10G sCLK-EX je špičkový síťový switch vyvinutý speciálně pro high-endové streamovací systémy. V digitálním řetězci vytváří kvalitní síťové prostředí pro streamer, hudební server, NAS úložiště a další komponenty připojené přes Ethernet. Oproti základní verzi je vybaven interním přesným hodinovým modulem sCLK-EX a vstupem pro externí 10MHz referenční hodiny.

Běžné síťové switche jsou navrženy především s ohledem na cenu, přenosovou rychlost a univerzální provoz. SOtM přistupuje k síťové infrastruktuře jako k plnohodnotné součásti digitálního audio systému. sNH-10G proto kombinuje speciálně navrženou filtraci ethernetového signálu, precizní hodinový obvod, kvalitní napájecí architekturu a pevné hliníkové šasi.

V dobře sladěné sestavě může sNH-10G sCLK-EX přispět ke klidnějšímu pozadí, přesnějšímu vykreslení drobných informací a stabilnější prostorové prezentaci. Hudební scéna může působit otevřeněji a jednotlivé nástroje získat zřetelnější kontury, jemnější textury a přirozenější doznívání. Přínos se může projevit zejména v propracovaných digitálních systémech, ve kterých již byla věnována pozornost kvalitě streameru, D/A převodníku, napájení i síťové kabeláže.

Vestavěný modul sCLK-EX využívá oscilátor s velmi nízkým fázovým šumem, oddělenou diferenciální distribuci hodinového signálu a vlastní nízkošumovou regulaci napájení. Jeho úkolem je poskytovat stabilnější časovou referenci síťovým obvodům switche. Modul pracuje samostatně a pro běžný provoz nevyžaduje připojení externích hodin.

Integrovaný 10MHz vstup umožňuje sCLK-EX synchronizovat s externím master clock generátorem, například SOtM sCLK-OCX10 nebo sCLK-OCX10ultra. V rozsáhlejším digitálním systému tak lze vytvořit společnou přesnou časovou referenci pro několik kompatibilních komponentů. Toto řešení je určeno především pro nejnáročnější sestavy, ve kterých se optimalizuje každý článek digitální signálové cesty.

Zadní panel nabízí osm metalických portů RJ45 s podporou rychlostí 10, 100 a 1 000 Mb/s a dva sloty SFP pro optické síťové moduly. Optické propojení může pomoci přerušit přímou elektrickou cestu mezi běžnou domácí sítí a audio částí systému. Přístroj podporuje také řízení toku IEEE 802.3x, plně duplexní i poloduplexní provoz a jumbo rámce o velikosti až 9 216 bajtů.

sNH-10G je neřízený switch, takže nevyžaduje žádnou konfiguraci ani přístup do administračního rozhraní. Po propojení s routerem lze okamžitě připojit streamer, hudební server, počítač nebo NAS. Třípolohový přepínač umožňuje zařízení vypnout, zapnout se stavovými indikátory nebo provozovat se zhasnutými LED, což je praktické při večerním poslechu i v čistě koncipované Hi-Fi sestavě.

Provedení s modulem sCLK-EX má černý čelní panel s charakteristickou frézovanou linií připomínající průběh hudebního signálu. Robustní hliníkové tělo přístroji dodává vzhled plnohodnotného high-endového komponentu a poskytuje elektronice stabilní mechanickou základnu.

SOtM nabízí také výjimečný tovární upgrade vnitřního provedení. Standardní vnitřní vodiče mohou být nahrazeny lankovými vodiči z vysoce čistého stříbra 7N UPOCC, vybraný interní kondenzátor modelem EVOX a na vnitřní části šasi je aplikován absorpční materiál eABS-200. Ten není běžnou stínicí fólií – jeho úkolem je pohlcovat vysokofrekvenční elektromagnetické rušení uvnitř přístroje.

Stříbrná varianta upgradu je zaměřena na otevřenější, detailnější a dynamičtější charakter. V kvalitní sestavě může podpořit čitelnější prostor, jemnější odstupňování detailů a živější hudební projev. Jde o řešení pro posluchače, kteří chtějí využít potenciál sNH-10G sCLK-EX v co nejpropracovanější podobě.

SOtM sNH-10G sCLK-EX není pouze běžným síťovým rozbočovačem v luxusním šasi. Je navržen jako plnohodnotná součást high-endového digitálního zdroje, která může ve spojení s kvalitním napájením, síťovou kabeláží a externími hodinami pomoci vytěžit ze streamované hudby více prostoru, detailu a hudební přirozenosti.

Technické specifikace:
Model: sNH-10G sCLK-EX
Značka: SOtM
Typ: neřízený ethernetový switch pro síťové audio
Interní hodinový modul: SOtM sCLK-EX
Hodinový obvod: oscilátor s velmi nízkým fázovým šumem
Distribuce hodinového signálu: oddělená diferenciální
Externí synchronizace: 10MHz master clock vstup
Konektor externích hodin: BNC
Impedance hodinového vstupu: 50 Ω nebo 75 Ω podle zvolené konfigurace
Standardní impedance hodinového vstupu: 50 Ω
Provoz bez externích hodin: ano
Metalické síťové porty: 8× RJ45
Optické síťové porty: 2× SFP
Podporované rychlosti RJ45: 10, 100 a 1 000 Mb/s
Podporované rychlosti SFP: 100 a 1 000 Mb/s
Podporované metalické standardy: IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX a IEEE 802.3ab 1000Base-T
Podporované optické standardy: IEEE 802.3u 100Base-FX a IEEE 802.3z 1000Base-X
Řízení datového toku: IEEE 802.3x
Provozní režimy: plný duplex a poloviční duplex
Maximální velikost jumbo rámce: 9 216 bajtů
Síťová filtrace: speciálně navržený ethernetový filtr SOtM
Indikátor napájení: 1× LED
Přední indikátory spojení: 10× LED
Zadní indikátory spojení: 8× LED
Přední indikátory aktivity: 10× dvoubarevná LED
Zadní indikátory aktivity: 8× LED
Ovládání: vypnuto, zapnuto s LED nebo zapnuto bez LED
Standardní napájecí napětí: 9 V DC
Volitelné napájecí varianty: 12 V DC nebo 6,5–8,5 V DC
Tolerance napájecího napětí: ±10 %
Maximální vstupní proud: 2 A
Napájecí konektor: 5,5 × 2,1 mm
Volitelný tovární upgrade: kondenzátor EVOX, lankové stříbrné vodiče 7N UPOCC a absorpční materiál eABS-200
Materiál šasi: hliník
Barva čelního panelu: černá
Provozní teplota: 10 až 30 °C
Skladovací teplota: 0 až 40 °C
Provozní a skladovací vlhkost: 10 až 90 %
Rozměry: 296 × 50 × 211 mm
Hmotnost: 2 kg
