T+A DAC 200

High-end D/A převodník, předzesilovač a sluchátkový zesilovač s odděleným zpracováním PCM a DSD, podporou PCM až 32 bit / 768 kHz a nativního DSD1024.

T+A DAC 200 spojuje špičkový digitálně-analogový převodník, plnohodnotný analogový předzesilovač a výkonný sluchátkový zesilovač v kompaktním šasi řady Series 200. Konstrukce vychází z technologií vyvinutých pro referenční komponenty T+A a využívá zcela oddělené převodní cesty pro PCM a DSD signál.

Samostatné převodníky pro PCM a DSD

T+A nepřevádí PCM a DSD společnou univerzální cestou. Každý formát má v DAC 200 vlastní architekturu optimalizovanou pro jeho způsob zpracování.

PCM signál využívá Double-Differential-Quadruple Converter se čtyřmi 32bitovými Sigma-Delta převodníky na každý kanál. Podporováno je PCM až do rozlišení 32 bit / 768 kHz.

DSD signál je zpracováván prostřednictvím vlastní technologie T+A True 1-Bit DSD Converter, která pracuje s nativním jednobitovým datovým tokem až do DSD1024 / 49,2 MHz.

Pět možností digitální filtrace

Interní signálový procesor T+A umožňuje zvolit způsob zpracování digitálního signálu podle charakteru nahrávky, systému nebo osobních preferencí.

K dispozici jsou režimy:

• FIR Short

• FIR Long

• Bezier / IIR

• Bezier

• NOS – Non Oversampling

Režim NOS umožňuje zpracování signálu bez klasického oversamplingu.

Plnohodnotný analogový předzesilovač

DAC 200 není pouze D/A převodník. Obsahuje samostatně navržený analogový předzesilovací stupeň v technologii T+A HV a lze jej přímo propojit s koncovým zesilovačem nebo aktivními reprosoustavami.

Regulace hlasitosti probíhá pomocí zapouzdřených relé se zlacenými kontakty v přesných krocích po 1 dB v rozsahu −90 až 0 dB.

Analogové výstupy mohou pracovat v režimu:

• Variable – regulovaná úroveň pro použití DAC 200 jako předzesilovače

• Fixed – pevná výstupní úroveň pro připojení k integrovanému zesilovači nebo samostatnému předzesilovači

Maximální výstupní napětí činí 2,5 V RMS na RCA a 5,0 V RMS na symetrických XLR výstupech.

Analogový vstup

Vedle digitálních zdrojů lze k DAC 200 připojit také jeden analogový zdroj prostřednictvím RCA vstupu.

Díky tomu může DAC 200 fungovat jako centrální předzesilovač kompaktní high-end sestavy zahrnující digitální i analogové zdroje.

Sluchátkový zesilovač

Na předním panelu se nachází 4,4mm Pentaconn výstup napojený na samostatný diskrétní sluchátkový zesilovač.

Výstupní stupeň pracuje ve třídě A až do proudu 200 mA a má výstupní impedanci 6 Ω.

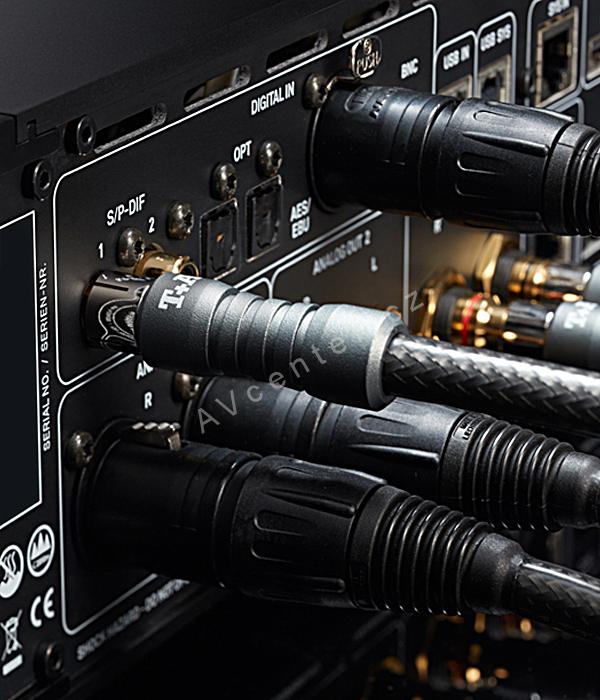

Široká nabídka digitálních vstupů

DAC 200 je připraven pro připojení streamerů, CD transportů, počítačů i dalších digitálních zdrojů.

Standardně nabízí:

• 1× AES/EBU

• 2× koaxiální S/PDIF

• 2× optický TOSLINK

• 1× BNC

• 2× USB DAC

USB rozhraní podporuje PCM až 768 kHz a nativní DSD až DSD1024 při použití kompatibilního operačního systému a ovladače. Podporováno je také DoP až do DSD256.

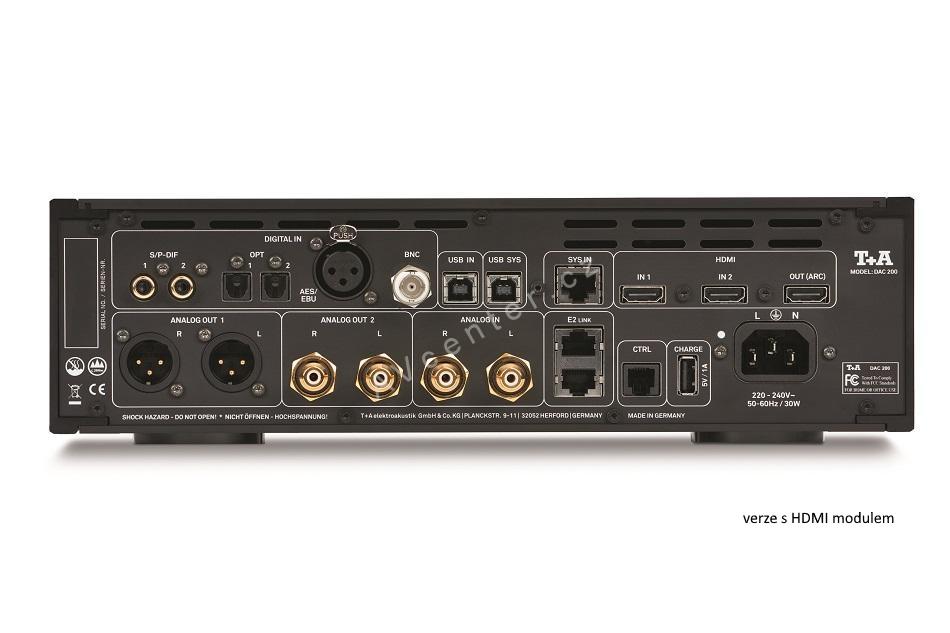

Volitelně lze DAC 200 vybavit také HDMI modulem se 2× HDMI vstupem a 1× HDMI výstupem s ARC.

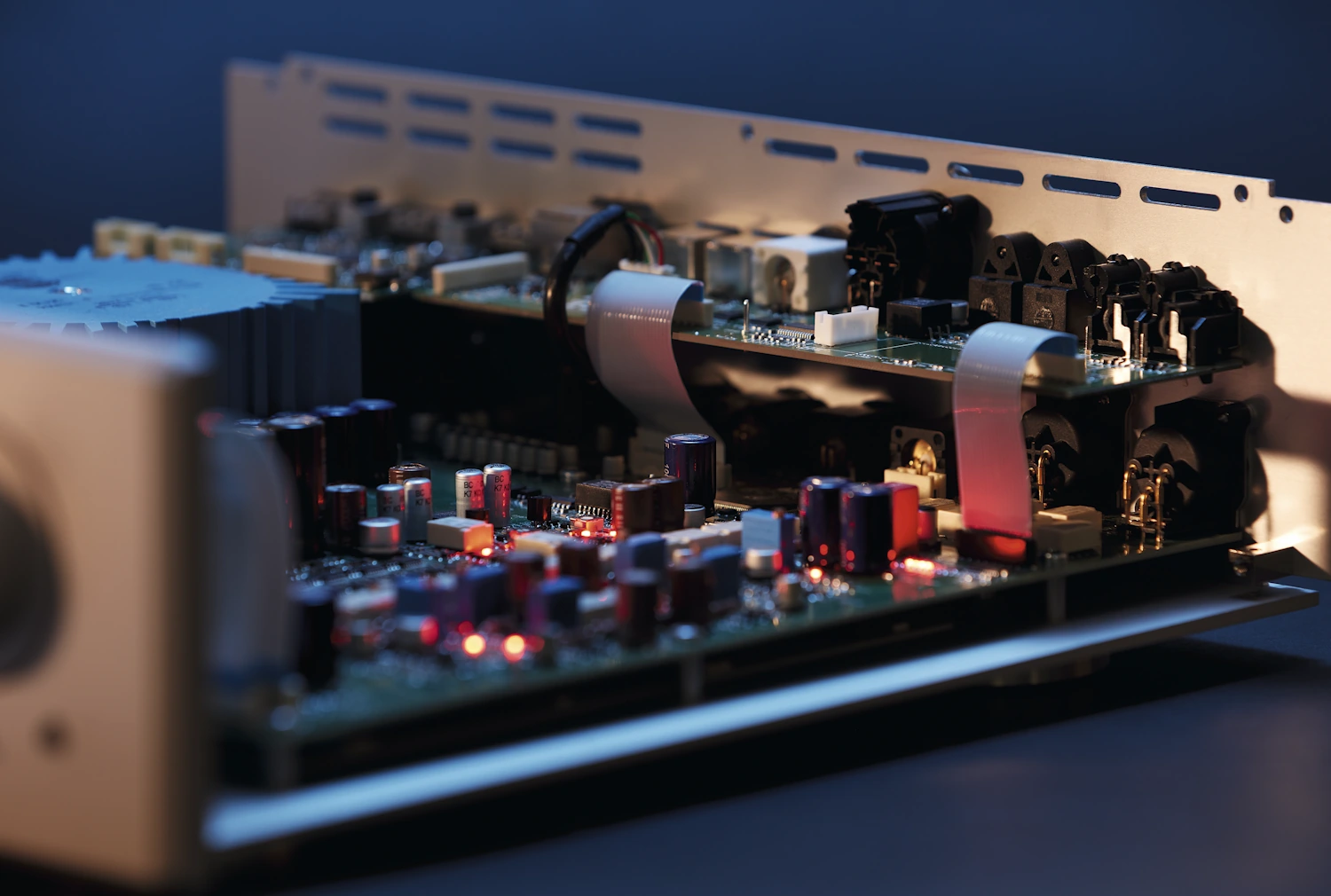

Galvanické oddělení digitální a analogové části

Jednou z důležitých konstrukčních vlastností řady Series 200 je důsledné oddělení digitální a analogové signálové části. T+A tím omezuje přenos vysokofrekvenčního rušení z digitálních obvodů do citlivé analogové části přístroje.

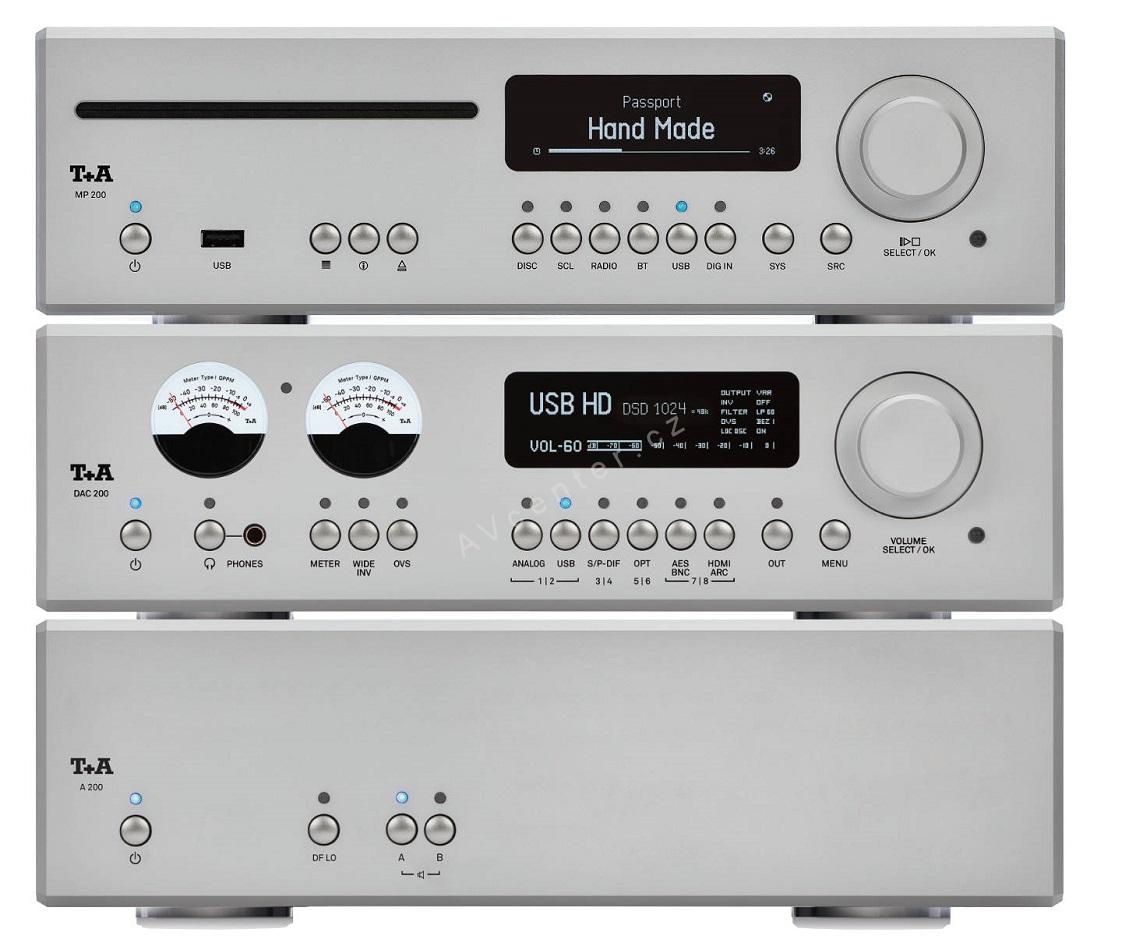

Kompaktní konstrukce Series 200

DAC 200 má šířku pouhých 32 cm, ale konstrukčně navazuje na technologie větších komponentů T+A.

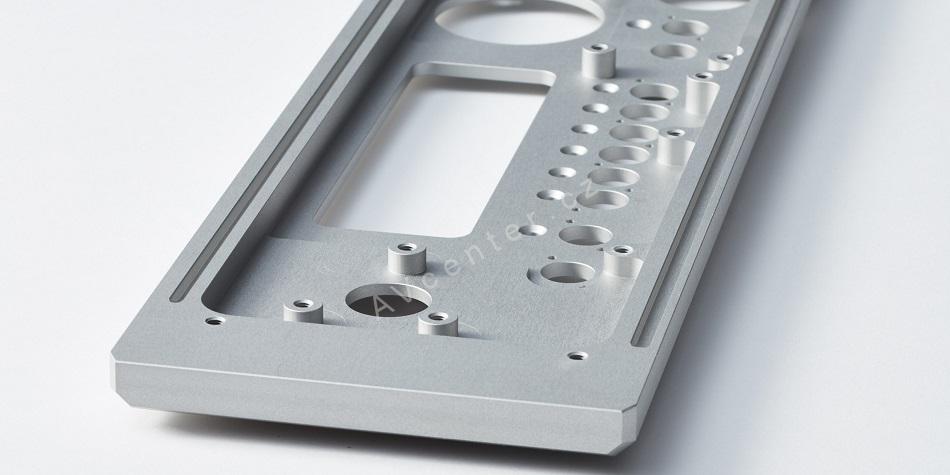

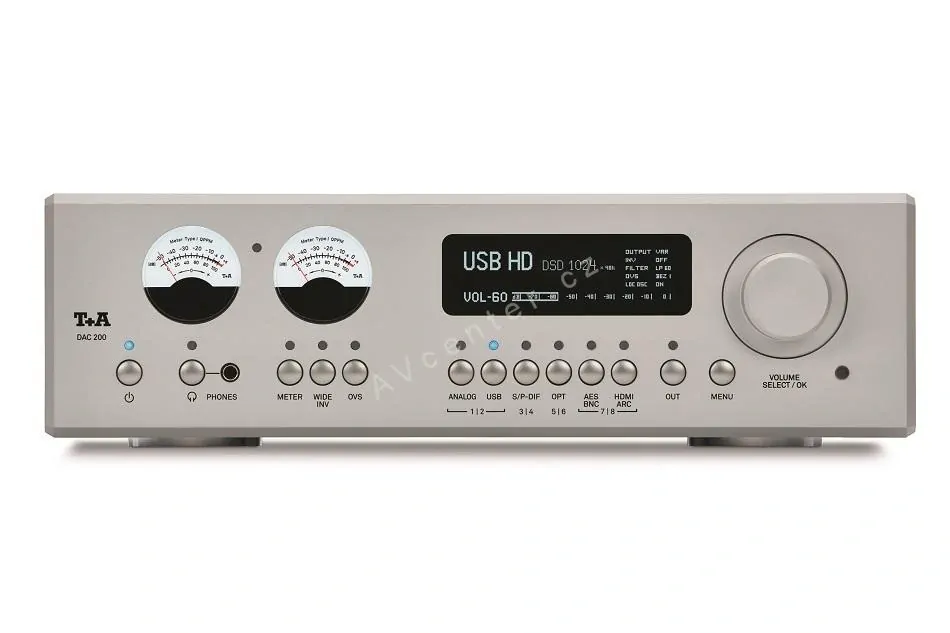

Charakteristickým prvkem čelního panelu jsou dva analogové ukazatele, precizně opracované hliníkové provedení a minimalistický design řady Series 200.

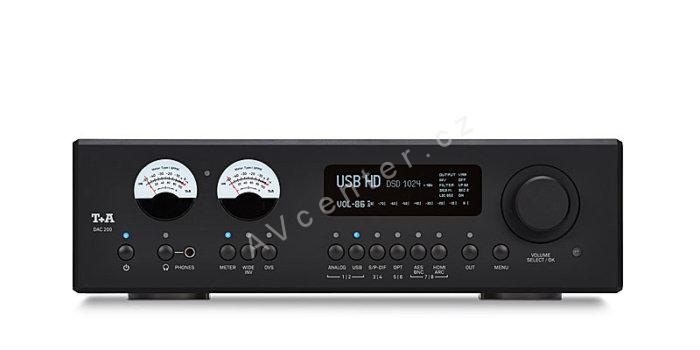

Přístroj je dostupný v černém nebo stříbrném eloxovaném hliníku.

Pro koho je T+A DAC 200 vhodný

T+A DAC 200 je vhodný především pro posluchače, kteří:

• hledají špičkový D/A převodník pro PCM i DSD

• chtějí využívat PCM až 32 bit / 768 kHz a nativní DSD1024

• požadují samostatné zpracování PCM a DSD signálu

• chtějí propojit DAC přímo s koncovým zesilovačem

• hledají kvalitní analogovou regulaci hlasitosti

• používají symetrické XLR propojení

• chtějí současně kvalitní sluchátkový zesilovač

• staví kompaktní high-end systém řady T+A Series 200

Obsah balení

• T+A DAC 200

• dálkový ovladač FM 200

• síťový napájecí kabel

• USB kabel

• uživatelská dokumentace

Technické parametry

D/A převodník – PCM

• konstrukce: Double-Differential-Quadruple Converter

• 4× 32bit Sigma-Delta D/A převodník na každý kanál

• maximální rozlišení: PCM 32 bit / 768 kHz

• převodní frekvence: 705,6 / 768 kSps

D/A převodník – DSD

• T+A True 1-Bit DSD Converter

• nativní bitstream

• až DSD1024

• maximální frekvence: 49,2 MHz

Digitální filtry / upsampling

• FIR Short

• FIR Long

• Bezier / IIR

• Bezier

• NOS – Non Oversampling

Analogový filtr

• fázově lineární Besselův filtr 3. řádu

• volitelná mezní frekvence 60 nebo 120 kHz

Digitální vstupy

• 1× AES/EBU: 32–192 kHz / 16–24 bit

• 2× koaxiální S/PDIF: 32–192 kHz / 16–24 bit

• 2× optický TOSLINK: 32–192 kHz / 16–24 bit

• 1× BNC: 32–192 kHz / 16–24 bit

• 2× USB DAC

• USB PCM: 44,1–768 kSps

• USB DSD: až DSD1024

• DoP: až DSD256

• přes S/PDIF / TOSLINK DoP až DSD64

Volitelné HDMI

• 2× HDMI vstup

• 1× HDMI výstup s ARC

Analogový vstup

• 1× RCA

• vstupní úroveň: 250 mV RMS až 4,5 V RMS

• vstupní impedance: 10 kΩ

Analogové výstupy – regulované

• RCA: 0–2,5 V RMS / 22 Ω

• XLR: 0–5,0 V RMS / 22 Ω

Analogové výstupy – pevné

• RCA: 2,5 V RMS / 22 Ω

• XLR: 5,0 V RMS / 22 Ω

Regulace hlasitosti

• −90 až 0 dB

• kroky po 1 dB

• relé se zlacenými kontakty

Sluchátkový výstup

• 4,4 mm Pentaconn

• diskrétní výstupní stupeň

• Class A až do 200 mA

• výstupní impedance: 6 Ω

Frekvenční rozsah

• 0,1 Hz až 200 kHz (+0 / −3 dB)

Odstup signál / šum

• 110 / 114 dB

THD / intermodulační zkreslení

• < 0,001 % / < 0,001 %

Přeslech mezi kanály

•

  108 dB

Napájení

• 200–240 V / 50–60 Hz

Příkon

• 30 W

Standby

• < 0,5 W

Rozměry

• 100 × 320 × 340 mm (V × Š × H)

Hmotnost

• 6,2 kg

Provedení

• černý eloxovaný hliník – varianta 42

• stříbrný eloxovaný hliník – varianta 43
