T+A SDX 3100 HV – referenční streamingový předzesilovač a DAC

T+A SDX 3100 HV představuje novou referenční digitální centrálu řady HV. V jediném přístroji spojuje špičkový síťový streamer nové generace ASA G3, plně oddělené převodníky pro PCM a DSD, vysoce kvalitní analogový předzesilovač a výkonný sluchátkový zesilovač třídy A.

SDX 3100 HV navazuje na koncepci modelu SDV 3100 HV, ale posouvá ji výrazně dál. Zpracovává PCM až 32 bit / 768 kHz a nativní DSD až DSD1024, nabízí nejnovější streamovací platformu T+A, rozšířenou konektivitu a plně symetrickou analogovou předzesilovací sekci. Je koncipován jako skutečné řídicí centrum referenčního High-End systému.

Nová referenční digitální centrála T+A

SDX 3100 HV vznikl jako komponent, který může převzít centrální roli v celém audio systému. Spojuje přístup ke streamovacím službám, hudbě z domácí sítě, počítače, USB úložiště i externích digitálních a analogových zdrojů.

Základem je třetí generace T+A Audiophile Streaming Architecture – ASA G3, která poskytuje přístup například ke službám TIDAL, Qobuz, Deezer, Amazon Music HD a HIGHRESAUDIO. K dispozici jsou rovněž TIDAL Connect, Spotify Connect, Qobuz Connect, Apple AirPlay 2, internetová rádia a podcasty prostřednictvím airable nebo Bluetooth 5.4 s podporou aptX HD.

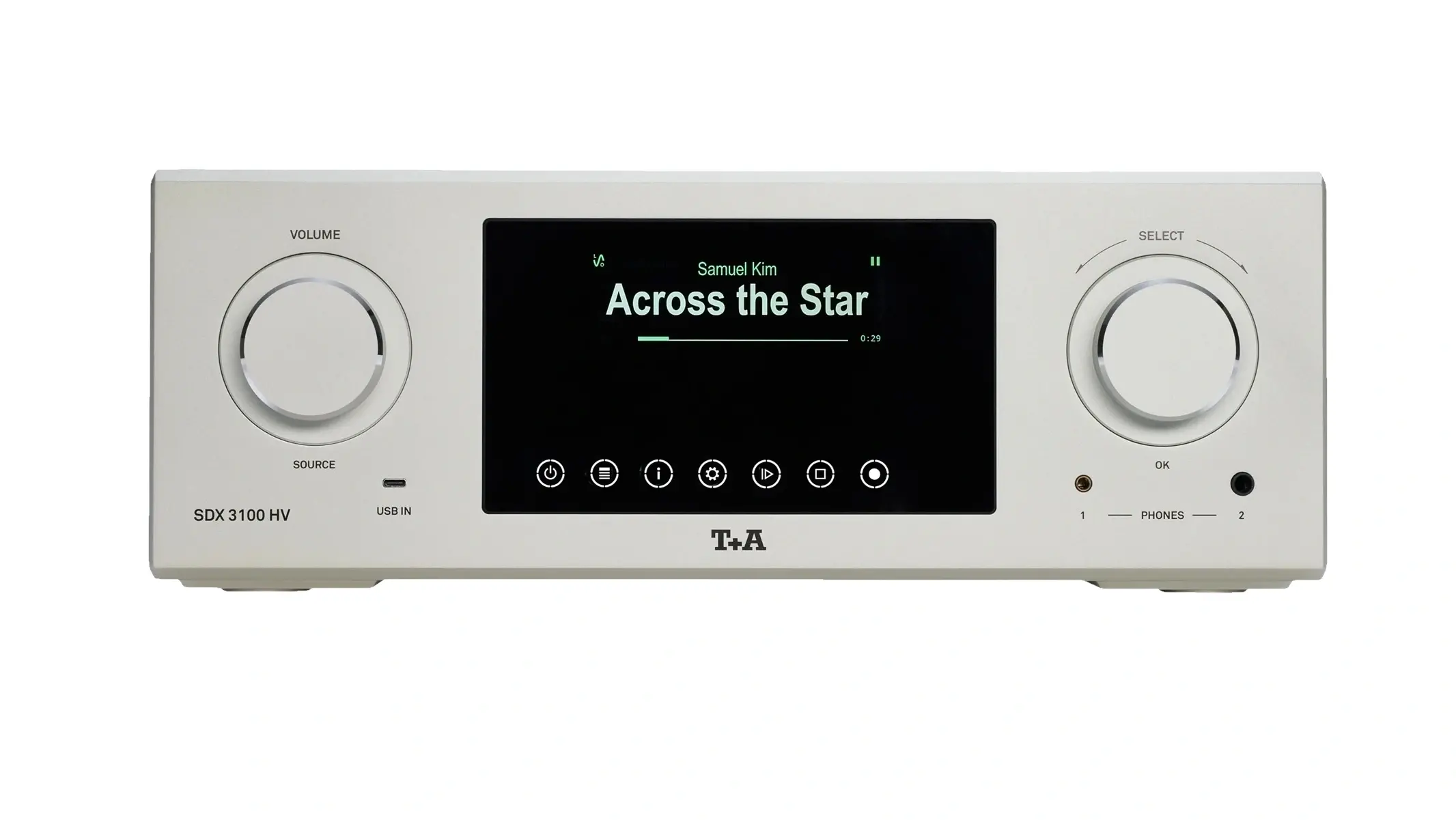

Ovládání zajišťuje aplikace T+A MusicNavigator G3 pro iOS a Android, precizní ovládací prvky na čelním panelu nebo dodávaný celokovový dálkový ovladač F 3100.

T+A Path Separation Technology

Jednou z nejdůležitějších vlastností SDX 3100 HV je důsledné oddělení zpracování PCM a DSD signálů.

T+A nepřevádí DSD před vlastní D/A konverzí do PCM. Každý formát má vlastní optimalizovanou signálovou cestu a vlastní převodní architekturu.

Quadruple Converter pro PCM

PCM signál zpracovává plně symetrický Double-Differential Quadruple Converter, využívající čtyři 32bitové D/A převodníky na každý kanál.

Výsledkem této koncepce je mimořádná linearita, velmi nízká úroveň šumu a přesná reprodukce jemných detailů nahrávky.

PCM lze zpracovávat až do rozlišení:

32 bit / 768 kHz

Uživatel má zároveň k dispozici čtyři volitelné algoritmy převzorkování:

• FIR Short
• FIR Long
• Bezier / IIR
• Bezier

Díky nim lze jemně přizpůsobit způsob rekonstrukce digitálního signálu charakteru nahrávky a posluchačovým preferencím.

True 1-Bit DAC – nativní DSD až DSD1024

Pro DSD používá T+A vlastní True 1-Bit DSD D/A Converter.

DSD data nejsou před konverzí převáděna na PCM, ale zůstávají v nativním jednobitovém formátu až do vlastní D/A konverze.

SDX 3100 HV podporuje:

DSD64 / DSD128 / DSD256 / DSD512 / DSD1024

Maximální DSD1024 odpovídá vzorkovací frekvenci až 49,2 MHz.

Při připojení přes USB je DSD512 a DSD1024 dostupné z počítače se systémem Windows s příslušným ovladačem nebo z Linux PC s podporovaným kernelem.

T+A De-Jitter Masterclock

Ani mimořádně kvalitní D/A převodník nemůže plně využít svůj potenciál, pokud digitální signál obsahuje časové nepřesnosti – jitter.

Proto SDX 3100 HV používá propracovaný T+A De-Jitter Masterclock.

Příchozí digitální signál je analyzován a jeho takt dále zpracováván několika stupni. Pokud kvalita vstupního hodinového signálu nesplňuje požadované parametry, následuje další PLL stupeň redukující zbytkový jitter.

Pro kvalitní vstupní signál používá systém dvojici přesných krystalových oscilátorů:

• jeden pro frekvence založené na 44,1 kHz
• druhý pro frekvence založené na 48 kHz

Digitální převod tak pracuje s mimořádně stabilním časovým základem nezávislým na kvalitě hodinového signálu připojeného zdroje.

ASA G3 – nová generace streamování

Streamingová platforma Audiophile Streaming Architecture G3 představuje nejnovější síťovou architekturu T+A.

Podporované hudební formáty zahrnují:

MP3, AAC, OGG Vorbis, FLAC, WAV, AIFF, ALAC, DFF a DSF.

K dispozici jsou mimo jiné:

Podpora Roon je výrobcem aktuálně uváděna jako v procesu certifikace.

Velkou technickou novinkou architektury ASA G3 je také schopnost přenášet DSD data ze sítě přímo k T+A True 1-Bit převodníku bez jejich předchozí konverze do PCM.

Referenční analogový předzesilovač

SDX 3100 HV není pouze streamer a DAC. Součástí konstrukce je plnohodnotná analogová předzesilovací část navržená podle principů referenčních komponentů řady HV.

Používá Double Mono architekturu, diskrétní součástky a plně symetrickou signálovou cestu.

Analogová část je galvanicky oddělena od digitální sekce. Výsledkem je velmi vysoké odstupové napětí, minimální přeslech mezi kanály a vysoký dynamický rozsah.

Regulace hlasitosti je realizována pomocí relé. Přesnost mezi jednotlivými kanály dosahuje podle výrobce tolerance lepší než 0,05 dB při úrovni −60 dB.

SDX 3100 HV tak lze připojit přímo ke koncovému zesilovači, například T+A A 3100 HV nebo referenčním monoblokům M 40 HV, bez nutnosti samostatného předzesilovače.

Analogová korekce zvuku

Zajímavostí je zcela analogová regulace basů a výšek.

Úpravy nejsou prováděny digitálním DSP v datovém toku. Nastavit lze nejen úroveň basů a výšek samostatně pro jednotlivé kanály, ale také příslušné mezní frekvence.

To umožňuje jemně přizpůsobit výslednou reprodukci akustice místnosti, použitým reprosoustavám nebo konkrétní nahrávce bez digitálního přepočítávání signálu.

Volitelný MM nebo MC phono modul

SDX 3100 HV lze rozšířit také o volitelný gramofonový modul.

K dispozici je:

• MM phono modul
• MC phono modul

Modul je instalován přímo do přístroje a využívá jeho napájení i konstrukční řešení řady HV. SDX 3100 HV se tak může stát centrálním předzesilovačem nejen pro digitální, ale také analogové zdroje včetně gramofonu.

Integrovaný Class A sluchátkový zesilovač

Samostatná sluchátková sekce je postavena na diskrétní analogové konstrukci vycházející z HV technologie.

Výstupní stupeň pracuje v čisté třídě A až do 200 mA a je navržen s vysokou proudovou rezervou pro nízkoimpedanční i vysokoimpedanční sluchátka.

K dispozici jsou dva výstupy:

• 6,3mm jack
• 4,4mm Pentaconn

Výstupní impedance je 6 Ω.

DASS – mechanická a elektrická izolace

Konstrukce SDX 3100 HV využívá princip DASS – Digital Analogue Separation System.

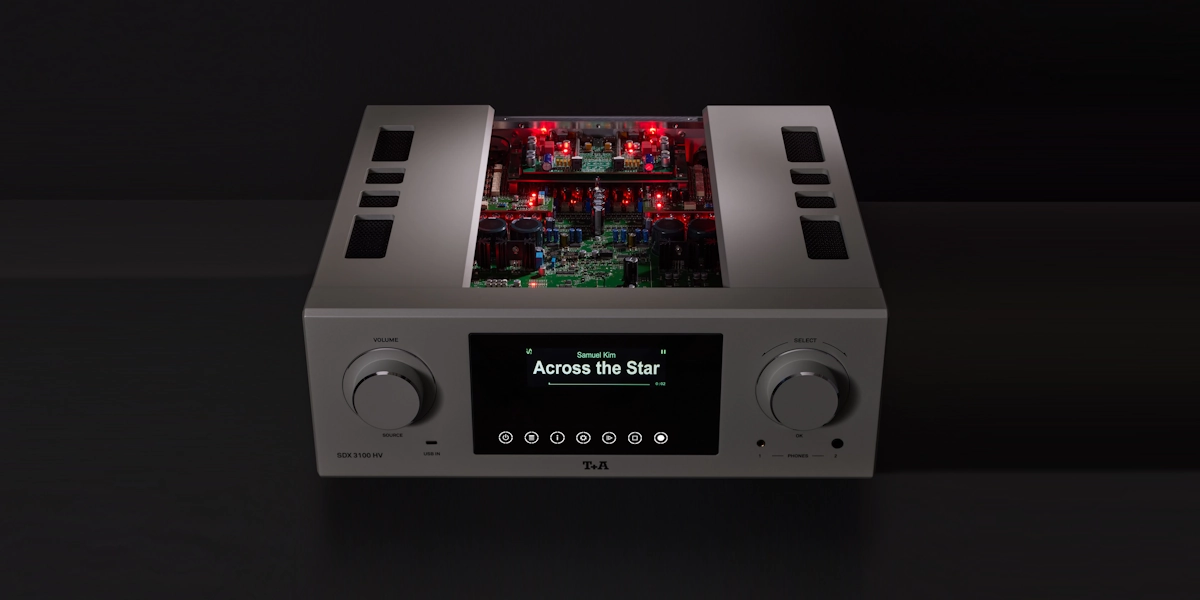

Masivní skříň je vyrobena z nemagnetického hliníku. Uvnitř přístroje jsou jednotlivé funkční části odděleny přesně frézovanými hliníkovými přepážkami o tloušťce přibližně 10 až 15 mm.

Cílem je mechanické, elektrické a elektromagnetické oddělení jednotlivých částí přístroje a omezení vzájemného ovlivňování citlivých analogových a digitálních obvodů.

I proto dosahuje SDX 3100 HV hmotnosti 26 kg.

Pro koho je T+A SDX 3100 HV vhodný

SDX 3100 HV je určen především pro náročné High-End systémy, ve kterých má jeden komponent převzít funkci hlavního digitálního i analogového řídicího centra.

Je ideální zejména pro posluchače, kteří:

• požadují referenční streamer, DAC a předzesilovač v jediném přístroji
• využívají PCM i nativní DSD nahrávky
• chtějí přehrávat DSD bez konverze do PCM
• používají TIDAL, Qobuz nebo další moderní streamingové služby
• chtějí přímo připojit výkonový zesilovač
• kombinují digitální a analogové zdroje
• hledají plnohodnotný sluchátkový zesilovač
• chtějí vytvořit systém založený na referenční řadě T+A HV

Technické parametry

D/A převodník

▪ PCM převodník: Double-Differential Quadruple Converter, 4 D/A převodníky na kanál
▪ PCM architektura: 32bit Sigma-Delta
▪ Maximální PCM rozlišení: 32 bit / 768 kHz
▪ DSD převodník: T+A True 1-Bit DSD D/A Converter
▪ Maximální DSD: DSD1024 / 49,2 MHz
▪ PCM převzorkování: FIR Short, FIR Long, Bezier/IIR, Bezier
▪ Analogový filtr: fázově lineární Bessel 3. řádu, 60 nebo 120 kHz
▪ THD: < 0,001 %
▪ Odstup signál/šum: 117 dB
▪ Oddělení kanálů: 110 dB

Předzesilovač

▪ Frekvenční rozsah: 0,5 Hz – 300 kHz (+0 / −3 dB)
▪ Odstup signál/šum: 108 / 117 dB
▪ THD: < 0,001 %
▪ Intermodulační zkreslení: < 0,001 %
▪ Oddělení kanálů: 110 dB
▪ RCA vstup: 250 mV – 9 V / 10 kΩ
▪ XLR vstup: 500 mV – 18 V / 20 kΩ
▪ XLR výstup: nominálně 1,45 V, max. 19,6 V / 50 Ω

Sluchátkový zesilovač

▪ Výstupy: 6,3 mm jack, 4,4 mm Pentaconn
▪ Výstupní impedance: 6 Ω
▪ Konstrukce: diskrétní výkonový stupeň
▪ Provoz: Class A až do 200 mA

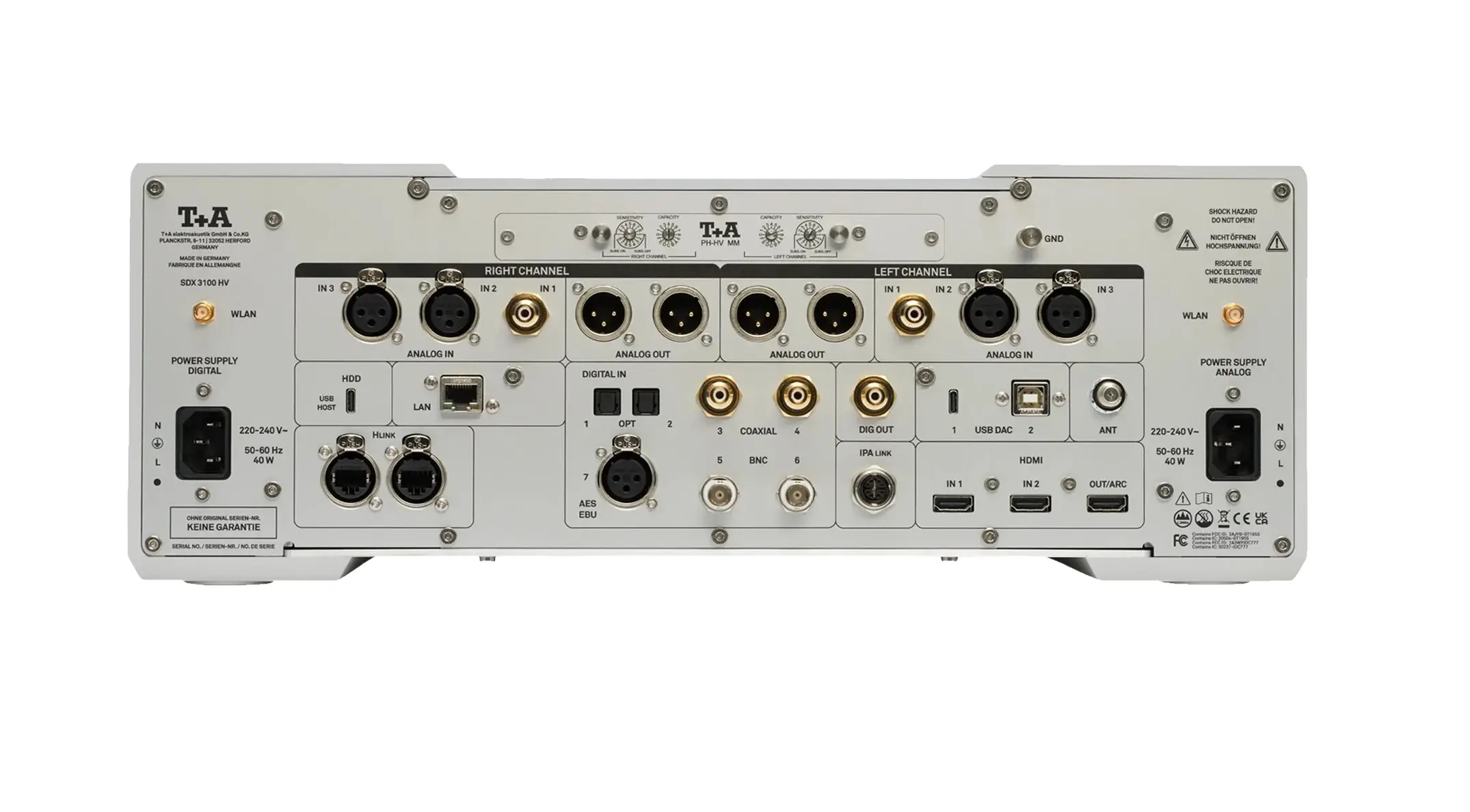

Digitální vstupy

▪ AES/EBU: 1×, 32–192 kHz / 16–24 bit
▪ S/PDIF: 6×
▪ Koaxiální RCA: 2×
▪ BNC: 2×
▪ Optický TOSLINK: 2×
▪ HDMI: 2×
▪ HDMI ARC: 1× přes HDMI OUT
▪ USB Device: 2×, PCM až 768 kHz a DSD1024
▪ USB Master: 2× USB 2.0 pro USB paměti a HDD

Digitální výstup

▪ Koaxiální: 1× IEC 60958, LPCM

Síťové připojení

▪ LAN: Fast Ethernet 10/100 Base-T
▪ Wi-Fi: IEEE 802.11 a/b/g/n/ac/ax, 2×2 MIMO
▪ Pásma: 2,4 GHz a 5 GHz

Streaming

▪ Formáty: MP3, AAC, OGG Vorbis, FLAC, WAV, AIFF, ALAC, DFF, DSF
▪ PCM streaming: až 384 kHz / 24 bit
▪ DSD streaming: DSD64, DSD128, DSD256
▪ Služby: TIDAL, Qobuz, Deezer, Amazon Music HD, HIGHRESAUDIO
▪ Connect: TIDAL Connect, Spotify Connect, Qobuz Connect
▪ Další: Apple AirPlay 2, Audirvana
▪ Roon: v procesu certifikace
▪ Internetové rádio a podcasty: airable
▪ Ovládací aplikace: T+A MusicNavigator G3 pro iOS a Android

Bluetooth

▪ Bluetooth: 5.4
▪ Kodeky: aptX HD, SBC, AAC, MP3
▪ Profily: A2DP, AVRCP 1.4

Tuner

▪ Internetové rádio: airable, více než 11 000 stanic
▪ DAB / DAB+: ano
▪ FM: ano
▪ RDS: ano

Napájení a konstrukce

▪ Napájení: 2× 220–240 V / 50–60 Hz
▪ Příkon digitální části: max. 40 W
▪ Příkon analogové části: max. 55 W
▪ Standby: < 0,5 W
▪ Comfort Standby: < 2 W
▪ Rozměry (V × Š × H): 17 × 46 × 46 cm
▪ Hmotnost: 26 kg
▪ Provedení: stříbrná 47 nebo titanová 64

Obsah balení

• T+A SDX 3100 HV
• celokovový infračervený dálkový ovladač F 3100
• 2× Wi-Fi anténa
• 2× síťový kabel
• XLR kabel
• RCA kabel
• USB-C kabel
• HLink kabel
• uživatelská dokumentace

Volitelné příslušenství: MM nebo MC phono modul.
