Vývoj D/A převodníků T+A: od CD k DSD 1024

Digitální zdroje patří k nejvýraznějším oblastem vývoje T+A. Značka postupně přešla od klasických CD přehrávačů k vlastním převodním architekturám, oddělenému zpracování PCM a DSD a nativnímu převodu signálu až do DSD 1024.

Proč je D/A převodník důležitý

Digitální nahrávka obsahuje hudební informaci ve formě dat. Reprosoustavy a sluchátka však potřebují analogový elektrický signál.

Úkolem D/A převodníku je převést digitální data do analogové podoby tak, aby byly zachovány:

• časové vztahy;
• dynamika;
• jemné úrovňové rozdíly;
• frekvenční průběh;
• prostorové informace;
• charakter původní nahrávky.

Samotný převodní čip ale není celý DAC. Výsledek ovlivňuje také napájení, hodiny, digitální filtrace, analogový výstupní stupeň a fyzické oddělení obvodů.

Od CD přehrávačů k univerzálním zdrojům

První digitální produkty pracovaly hlavně s formátem CD, tedy PCM 16 bitů / 44,1 kHz.

S příchodem počítačového audia, USB, streamingu a SACD musely převodníky zvládnout:

• vyšší vzorkovací frekvence;
• větší bitovou hloubku;
• různé typy digitálních vstupů;
• DSD;
• síťové přehrávání;
• regulaci hlasitosti;
• integraci s předzesilovačem.

T+A proto postupně přešla od klasického CD přehrávače k vícezdrojovým přístrojům a samostatným převodníkům.

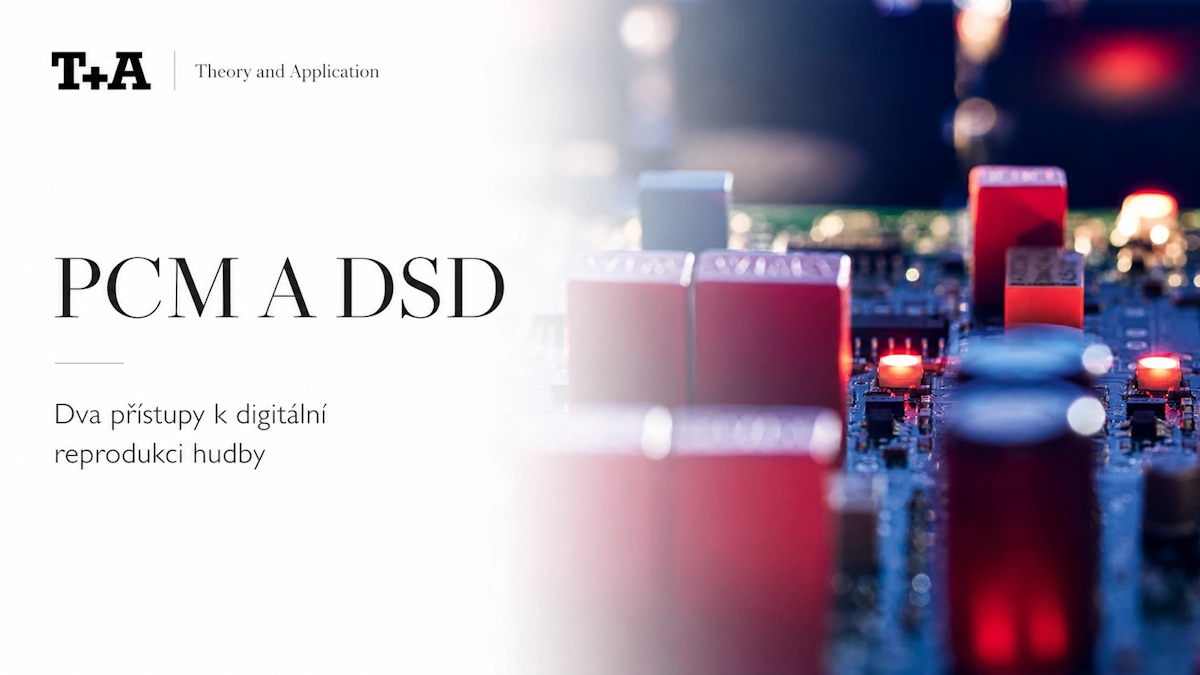

PCM a DSD nejsou totéž

PCM popisuje každý vzorek určitou číselnou hodnotou. DSD používá jednobitový tok s velmi vysokou vzorkovací frekvencí.

Oba formáty vyžadují odlišný způsob zpracování.

T+A proto vytvořila dvě samostatné převodní architektury:

• Quadruple Converter pro PCM;
• True 1-Bit Converter pro DSD.

Tento přístup označuje jako oddělení signálových cest.

Quadruple Converter

PCM převodník T+A používá více D/A převodníků zapojených paralelně a symetricky.

Například DAC 200 využívá čtyři 32bitové převodníky na každý kanál, tedy celkem osm. Paralelní a diferenciální zapojení pomáhá kompenzovat nelinearity a podle výrobce dále snižuje zbytkový šum přibližně o 6 dB.

Cílem není zvýšit počet čipů jako marketingový údaj, ale zlepšit:

• linearitu při nízkých úrovních;
• odstup signálu od šumu;
• dynamiku;
• přesnost převodu;
• separaci kanálů.

Digitální filtry

Před samotným převodem PCM se obvykle používá digitální filtrace a oversampling.

T+A nabízí několik filtrů s rozdílným chováním v časové a frekvenční oblasti. Patří mezi ně:

• FIR Long;
• FIR Short;
• Bezier/IIR;
• Bezier;
• u vybraných modelů také režim NOS.

Filtry Bezier jsou vlastní konstrukcí T+A a mají omezovat časové překmity před impulzem.

Nejde o jednoduché nastavení „lepší“ nebo „horší“. Rozdíly mohou záviset na nahrávce, sestavě i osobní preferenci.

True 1-Bit Converter

Pro DSD vytvořila T+A samostatný jednobitový převodník.

Jeho úkolem je zachovat DSD v původní jednobitové podobě a nepřevádět jej před analogovou konverzí na PCM nebo vícebitový formát.

Vývoj postupně pokračoval od DSD64 přes DSD512 až po DSD1024 u nejvyšších současných převodníků.

DAC 200

DAC 200 je jedním z nejdůležitějších samostatných převodníků současné nabídky.

Kombinuje:

• Quadruple Converter pro PCM do 32 bitů / 768 kHz;
• True 1-Bit Converter až do DSD1024;
• analogový předzesilovač;
• sluchátkový výstup;
• volitelné HDMI;
• režim NOS;
• galvanické oddělení digitální a analogové části.

HA 200

HA 200 používá podobnou digitální architekturu jako DAC 200, ale je zaměřený na sluchátka.

Obsahuje:

• oddělený PCM a DSD převodník;
• diskrétní analogové zesilovače;
• čistou třídu A;
• několik typů sluchátkových výstupů;
• nastavitelnou výstupní impedanci;
• funkce pro přizpůsobení konkrétním sluchátkům.

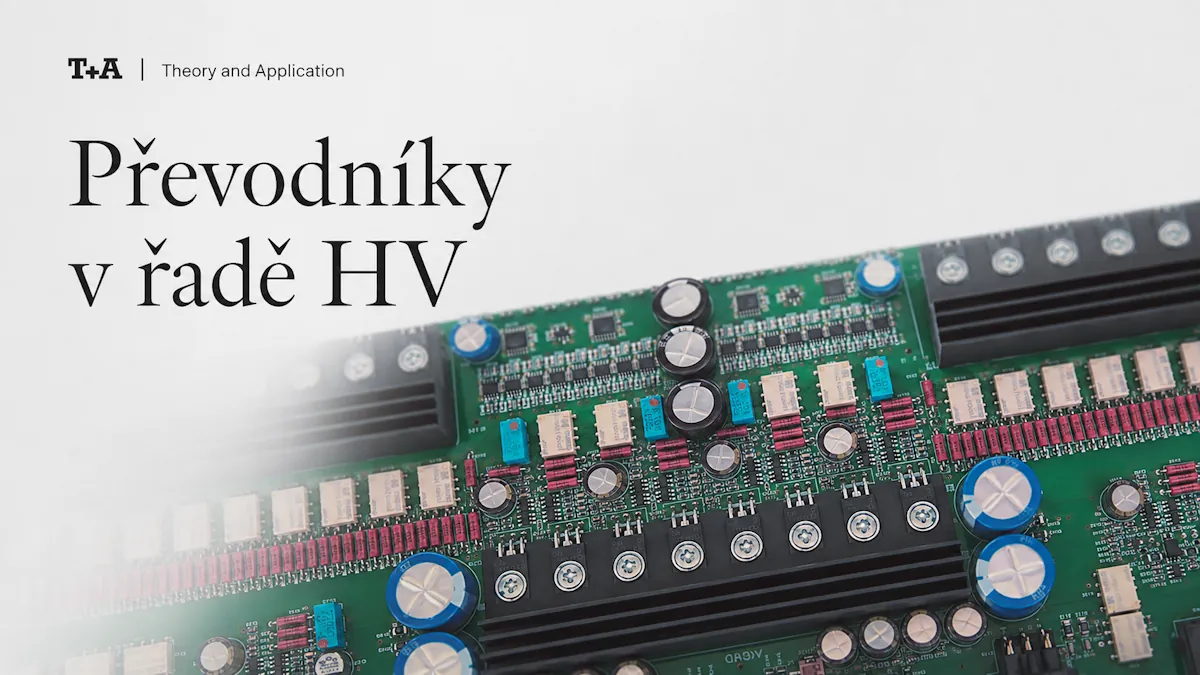

Převodníky v řadě HV

V řadě HV jsou digitální a analogové části fyzicky i elektricky oddělené a používají samostatné napájení.

Aktuální SDX 3100 HV podporuje:

• PCM až 32 bitů / 768 kHz;
• True 1-Bit DSD až DSD1024;
• třetí generaci streamingu;
• analogový předzesilovač;
• sluchátkový zesilovač ve třídě A.

Maximální rozlišení není všechno

Podpora DSD1024 nebo PCM 768 kHz sama o sobě nezaručuje lepší zvuk.

Stejně důležité jsou:

• původ nahrávky;
• mastering;
• přesnost hodin;
• napájení;
• analogová část;
• regulace hlasitosti;
• propojení se zesilovačem;
• kvalita celé sestavy.

Vysoké podporované rozlišení ukazuje technické možnosti převodníku, nikoliv automaticky kvalitu každé nahrávky.

Jaký převodník zvolit

DAC 200 je vhodný jako centrum kompaktního systému nebo partner samostatného transportu.

HA 200 je určen především pro špičkový sluchátkový systém.

PSD 3100 HV spojuje streamer, DAC a předzesilovač.

SDX 3100 HV představuje současné referenční digitální centrum řady HV.
