Umístění reprosoustav v domácí místnosti: fyzika, praxe a poslechové důsledky

Úvod – proč je umístění reprosoustav zásadní

Každá reprosoustava je konstruována tak, aby v ideálních podmínkách (v bezodrazové komoře) hrála co nejvěrněji. V běžném obývacím pokoji ale výsledek ovlivňuje řada faktorů: akustika prostoru, umístění reprosoustav a poslechového místa, odrazy od stěn, podlahy a stropu.

Zvuk, který slyšíme, není pouze přímá vlna z měničů, ale složitý součet přímého a odraženého zvuku. Ten vytváří interferenční propady a rezonance, které dramaticky mění frekvenční charakteristiku.

Proto i malý posun reprosoustavy – třeba o 10 nebo 20 cm – může znamenat velkou změnu v podání basů nebo prostorovém zobrazení. Stejné reprosoustavy navíc hrají zcela odlišně v různých místnostech.

Je nutné zdůraznit, že výsledky níže uvedených simulací vycházejí z modelové obdélníkové místnosti 5 × 4 × 2,6 m, s reprosoustavami střední velikosti a bez akustických úprav. Jde tedy o zobecnění – v konkrétním prostoru se výsledky mohou lišit podle akustiky, typu reprosoustav (uzavřená ozvučnice, bassreflex vpředu/vzadu, dipól) i umístění poslechového místa.

Módy místnosti a stojaté vlny

Každá místnost funguje jako akustický rezonátor. Odrazy mezi stěnami vytvářejí stojaté vlny – oblasti maxima (zesílení) a minima (oslabení). Tyto rezonance se nazývají módy místnosti a nejvíce ovlivňují basové pásmo.

Rozlišujeme tři druhy módů:

• Axiální – mezi dvěma protilehlými stěnami. Nejvýraznější.

• Tangenciální – mezi čtyřmi plochami. Slabší.

• Šikmé – mezi všemi šesti plochami. Nejmenší vliv.

Základní axiální módy se počítají:

f=C:2L​

kde c = 343 m/s a L = rozměr místnosti.

Pro místnost 5 × 4 × 2,6 m:

• Délka (5 m): 34 Hz

• Šířka (4 m): 43 Hz

• Výška (2,6 m): 66 Hz

Vyšší harmonické (68 Hz, 86 Hz…) vytvářejí další rezonance. V určitých místech proto basy duní, jinde naopak mizí.

Praktický důsledek:

• Sedačka u zadní stěny → dunivé basy (maxima).

• Posun o 50 cm vpřed → bas zmizí (minima).

• Reprosoustava blízko středu → vyrovnanější podání.

Jak to slyšíme:

• Kontrabas nafouknutý nebo slabý.

• Kopák duní bez kontury, nebo zmizí.

• Subbasy v elektronice odhalí maxima i minima.

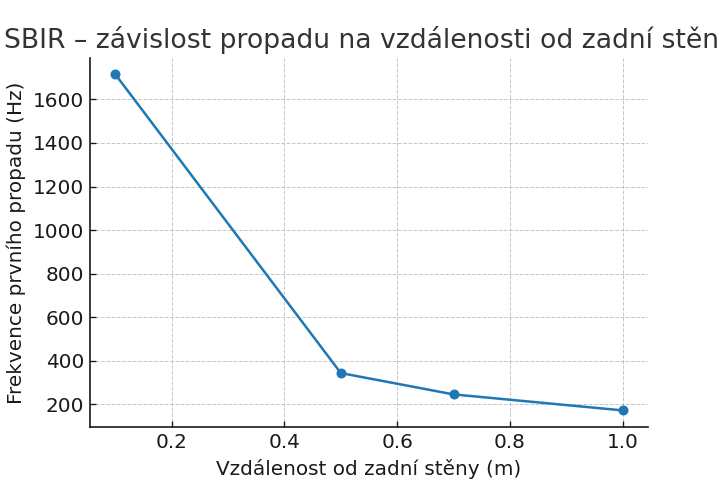

SBIR – vliv zadní stěny

Další klíčový jev je SBIR (Speaker Boundary Interference Response). Vzniká, když zvuk z reproduktoru dorazí k posluchači přímo, ale zároveň se odrazí od zadní stěny a vrátí se s malým zpožděním. Tyto dvě vlny se sčítají a ruší.

Frekvence prvního propadu lze odhadnout:

f=C:2xD​

kde d je vzdálenost od zadní stěny.

Pro různé vzdálenosti:

• 10 cm → propad kolem 1700 Hz (horní basy / nižší středy)

• 50 cm → propad kolem 340 Hz (střední basy)

• 70 cm → propad kolem 245 Hz (dolní středy)

• 1 m → propad kolem 170 Hz (hlubší basy)

Jak to slyšíme:

• U zdi (10 cm) → hutné basy, ale ztráta čitelnosti vokálu.

• 50 cm → basy kulatější, ale může chybět tělo kontrabasu.

• 70 cm → často vyvážený kompromis, scéna se otevře.

• 1 m → přesné basy, ale méně energie v nižších frekvencích.

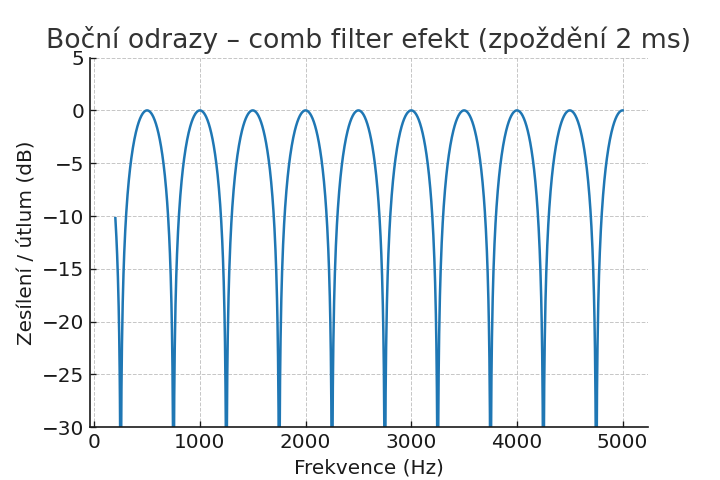

Boční stěny a první odrazy

Boční stěny vytvářejí tzv. první odrazy. Ty přicházejí k uchu s minimálním zpožděním (1–5 ms) a způsobují tzv. comb-filter efekt – sérii propadů a zdvihů v pásmu vyšších středů a výšek.

Zároveň platí Haasův efekt: odrazy kratší než 20 ms vnímáme jako součást přímého zvuku. Nezní jako ozvěna, ale mění barvu a prostorovost.

Praktické příklady:

• 30 cm od stěny → silné rušení, scéna se rozpadá.

• 60 cm → čitelnější obraz, ale stále zkreslené výšky.

• 1 m → odrazy méně rušivé, širší scéna.

Materiál hraje zásadní roli:

• Holá zeď → jasný, tvrdý odraz.

• Těžký závěs → částečná absorpce, menší ostrost.

• Difuzor → rozptýlení energie, scéna se „odlepí“ od beden.

Jak to slyšíme:

• Vokály mohou znít „dvojitě“.

• Činely ostřejší nebo naopak ztrácí definici.

• Stereo obraz buď rozostřený, nebo příliš úzký.

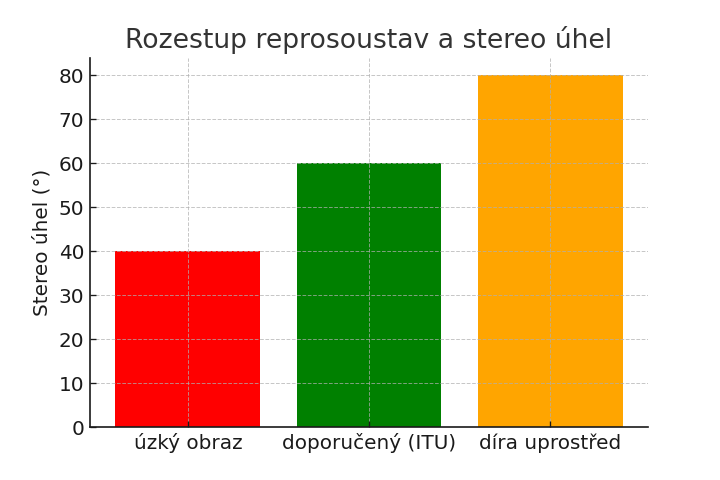

Rozestup reprosoustav a stereo obraz

Rozestup reprosoustav určuje výsledný stereo úhel v poslechovém místě. Standard ITU-R doporučuje úhel 60° mezi reprosoustavami a posluchačem (rovnostranný trojúhelník).

Praktické varianty:

• Příliš blízko u sebe → úzký obraz, vokály „zabetonované“ uprostřed.

• Příliš daleko → „díra“ uprostřed, nástroje se přilepí ke stěnám.

• 2,5–3 m rozestup při 3 m poslechové vzdálenosti → optimální vyváženost.

Asymetrie (např. jedna bedna blíž ke stěně) způsobí vychýlení obrazu.

Jak to slyšíme:

• Správné nastavení → zpěvák jasně uprostřed, nástroje přirozeně rozmístěné.

• Malý rozestup → vše zní „monofonně“.

• Velký rozestup → centrum slabé, vokály plavou.

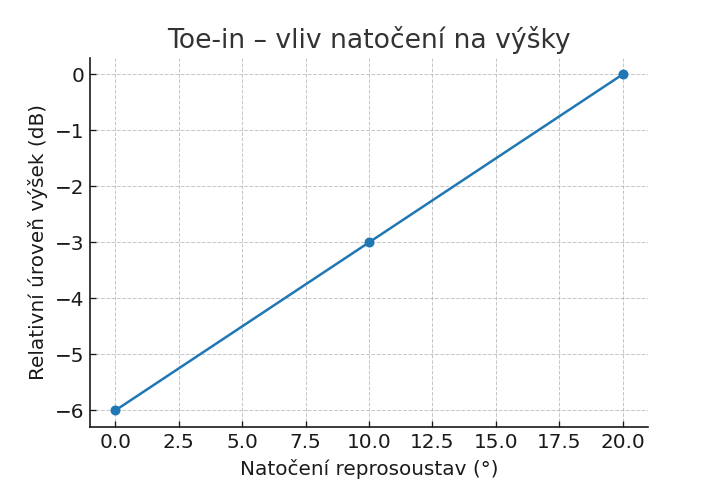

Toe-in – natočení reprosoustav

Toe-in znamená natočení reprosoustav směrem k posluchači. Vliv se projevuje hlavně na výškách, protože výškové měniče mají výraznou směrovost.

Obecně:

• 0° (rovně do místnosti) → širší scéna, ale méně výšek.

• 10° → vyvážený kompromis, dobré centrum.

• 20° (směrování přesně na posluchače) → detailní výšky, užší scéna.

Záleží i na typu měniče:

• Kalota → pozvolný útlum mimo osu.

• AMT / páskový → velmi směrový, vyžaduje toe-in.

• Koaxiální → stabilní podání i mimo osu.

Jak to slyšíme:

• U činelů → bez toe-in jsou jemnější, s toe-in ostřejší a detailní.

• U vokálů → lepší lokalizace, ale menší šířka scény.

Praktický návod krok za krokem

1. Začněte basy: posuňte reprosoustavy od zadní stěny po 10–20 cm a poslouchejte kontrabas nebo elektronický subbas.

2. Řešte boční stěny: pokud slyšíte dvojité vokály nebo tvrdé výšky, umístěte závěs nebo difuzor.

3. Doladění rozestupu: hledejte rovnostranný trojúhelník (cca 2,5–3 m).

4. Toe-in: natočte reprosoustavy tak, aby vokál seděl přesně uprostřed a činely byly přirozené.

5. Měřením ověřte: použijte REW a kalibrovaný mikrofon (např. UMIK-1/2).

Shrnutí

Umístění reprosoustav je klíčem k tomu, aby i špičková HiFi sestava předvedla svůj plný potenciál.

• Basové pásmo ovlivňují módy místnosti a SBIR.

• Středy a výšky kazí první odrazy od bočních stěn.

• Stereo obraz závisí na rozestupu a toe-inu.

Každá místnost je jiná – proto je nutné kombinovat měření a poslech. Trpělivé ladění přinese často větší zlepšení než výměna komponentů.
